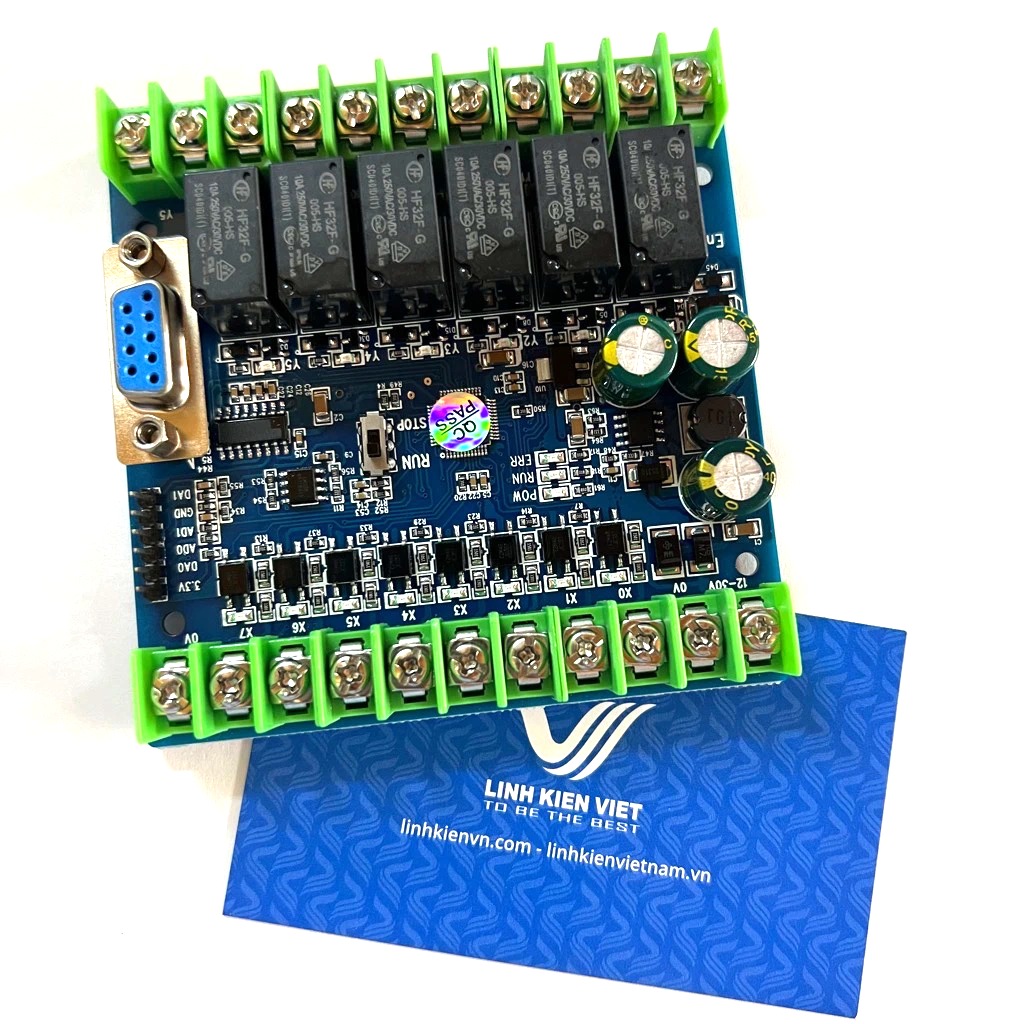

Bo mạch PLC Fx2n 14MR không vỏ / tương tự fx1n

Mã sản phẩm: HH000007

Thương hiệu: LINH KIỆN VIỆT Loại: BS2022

490.000 VNĐ
BO MẠCH Fx2n 14MR Manual update: https://drive.google.com/open?id=14WzDDQXFC5RSlZa4GmkknHuuVIpB_peW&usp=drive_fs sản phẩm FX2N-14MR FX2N-14MT Loại đầu ra Rơle: Rơle Hongfa nguyên bản hoàn toàn mới được sử dụng, có thể hỗ trợ đầu ra dòng điện tối đa 10A v...
chinh-sach
Linh Kiện Việt Nam bán đúng giá công khai trên web.
chinh-sach
Khách hàng lấy VAT xin vui lòng liên hệ.
chinh-sach
Đổi trả trong 48h, thủ tục đơn giản.

BO MẠCH Fx2n 14MR

Manual updatehttps://drive.google.com/open?id=14WzDDQXFC5RSlZa4GmkknHuuVIpB_peW&usp=drive_fs

sản phẩm
FX2N-14MR
FX2N-14MT
Loại đầu ra
Rơle: Rơle Hongfa nguyên bản hoàn toàn mới được sử dụng, có thể hỗ trợ đầu ra dòng điện tối đa 10A và có thể điều khiển công tắc tơ AC, rơle trung gian, v.v. Bóng bán dẫn: Ống MOS công suất cao chất lượng cao được sử dụng , hỗ trợ đầu ra dòng điện tối đa là 5A và có thể điều khiển trực tiếp các tải DC như van điện từ, van thủy lực và van gas.
đầu ra đầu vào
Đầu vào X0 - X7 ( tổng cộng 8 điểm) Đầu ra Y0 - Y6 ( tổng cộng 6 điểm)
kích thước
Chiều dài * Chiều rộng * Chiều cao: 90 * 100 * 18mm, 8 vít M3 và 4 trụ cố định được cung cấp miễn phí cùng với bảng .
các bước chương trình
4000 bước ( nhắc nhở: tốc độ truyền tải xuống của bảng điều khiển công nghiệp của chúng tôi là 9600 hoặc 9,6Kbps )
Nguồn cấp
Nguồn điện áp rộng: DC12 - 28V ( Lưu ý : PLC có thể không hoạt động bình thường nếu thấp hơn 12V và có thể làm hỏng vĩnh viễn PLC nếu cao hơn 28V ).
phần mềm lập trình
Phần mềm lập trình sơ đồ bậc thang Mitsubishi Gx Developer hoặc Gx Works2 lập trình, tải xuống, gỡ lỗi, giám sát. Không cần chuyển đổi phần mềm và phương pháp tải xuống cũng giống như phương pháp của PLC gốc .
tương tự
Đầu vào tương tự hai chiều ( AD0, AD1 ), dải điện áp là DC 0-10V , địa chỉ tương ứng là D8030, D8031 và giá trị tương ứng là 0-4096 .
Đầu ra độ rộng xung
Đầu ra điều chế độ rộng xung PWM tích hợp, do khớp nối quang có độ trễ nên đầu ra này không đi qua khớp nối quang, tần số là 1KHZ , địa chỉ tương ứng là D8033 và phạm vi tương ứng là 0-1000 . Sau RC lọc, nó có thể được sử dụng như một đại lượng tương tự.
giao diện tải xuống
Giao diện tải xuống RS232 tiêu chuẩn có thể được sử dụng để tải xuống các chương trình hoặc giao tiếp với nhiều màn hình cảm ứng và màn hình văn bản khác nhau. Có thể sử dụng cáp giao tiếp 9 chân nam-nữ một-một có bán trên thị trường để kết nối (định nghĩa chân cổng lập trình: 2 3 5 tương ứng với TXD RXD GND tương ứng ).
khác
Bo mạch điều khiển công nghiệp này hỗ trợ duy trì tắt nguồn và siêu mã hóa (xem hướng dẫn sử dụng để biết chi tiết về phương pháp mã hóa) và bo mạch đã được xử lý bằng ba lớp bảo vệ.

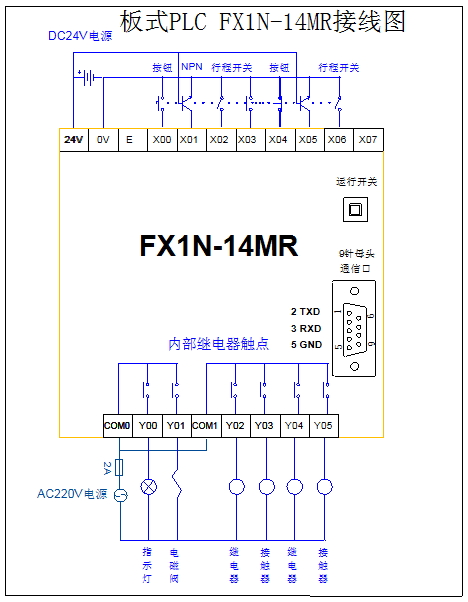

- Hướng dẫn đấu nối và nạp board PLC :

1. Cáp kết nối máy tính:  USB to COM.

2. Phần mềm lập trình:    GX Developer

3.Kích thước tổng thể:    25 mm × 95mm × 97mm

4. Nguồn sử dụng:           24VDC

5. Thông tin chi tiết:

M8000 (tiếp điểm giám sát hoạt động), M8001 (tiếp điểm bộ đếm giám sát hoạt động).
M8002 (tiếp điểm khởi tạo xung bộ đếm), M8003 (tiếp điểm khởi tạo bộ đếm xung).
M8004 (tiếp điểm chỉ báo lỗi).
M8011 (xung đồng hồ 10 mili giây), M8012 (xung đồng hồ 100ms )

M8013 (xung đồng hồ 1 giây), M8014 (xung đồng hồ 1 phút).
M8020 (cờ không), M8021 (cờ mượn), M8022 (cờ mang).
M8029 (cờ kết thúc thực thi lệnh).
M8033 (tiếp điểm giữ bộ nhớ).
M8034 (tiếp điểm ngõ ra cấm)
Tham khảo thêm dòng FX1N.

Sản phẩm này hiện hỗ trợ bộ lệnh

Lệnh cơ bản: LD, LDI, AND, ANI, OR, ORI, OUT, (OUTT, OUTC), SET, RST, ANB, ORB, MPS, MRD,
MPP, INV, LDP, LDF, ANDP, ANDF, ORP, ORF ,RET,OUTM,SETM,RSTM,OUTS,SETS,
RSTS,PLS,PLF,MC,MCR,PI,END.
Hướng dẫn bước: STL: hỗ trợ các nhánh song song 8 chiều và các số trạng thái khác nhau có thể có cuộn dây kép.
Liên hệ so sánh hướng dẫn:

LD>=, LD<=, LD>, LD<, LD<>, LD=, AND>=, AND<=, AND>, AND<, AND<>, AND=, OR>=, OR<=, OR>, OR<, OR<>, OR=. Lệnh
truyền và so sánh: MOV, CML, XCH, BCD, BIN, CMP, ZCP, FMOV.SMOV.BMOV.
Bốn lệnh số học: ADD, SUB, MUL, DIV, INC, DEC, WAND, WOR, WXOR, NEG.
Hướng dẫn dịch chuyển vòng quay: SFTR, SFTL, SFWR, SFRD.
Hướng dẫn xử lý dữ liệu: ZRST, DECO, ENCO.
Hướng dẫn luồng chương trình: CJ, CALL, SRET, IRET, EI, DI, FEND, WDT, FOR, NEXT.
Hướng dẫn thuận tiện: IST, ABSD, INCD, ALT, RAMP,
hướng dẫn xử lý tốc độ cao:

REF, REFF, MTR, HSCS, HSCR, SPD, PLSY, PWM, PLSR (hai đầu ra xung, cổng Y0, Y1).
Cổng I/O thiết bị ngoại vi: DSW, SEGL, FROM, TO.
Thiết bị ngoại vi Hướng dẫn SER: RS, PRUN, ASCI, HEX, CCD, VRRD, VRSC, PID.
Hướng dẫn định vị: ABS, ZRN, PLSV, DRVI, DRVA.
Đồng hồ hoạt động: TCPP, TZCP, TADD, TSUB, TRD, TWR, HOUR.



8 đầu vào 6 đầu ra relay nguồn điện áp rộng: DC10-28V

Kích thước bảng mạch: 71 * 73mm

1: Mạch này đã trải qua nhiều bài kiểm tra nhiễu, có thể dễ dàng đối phó với nhiễu trong xưởng và có ba phương pháp xử lý chống sơn ở mặt trước và mặt sau;

2: Bảng điều khiển công nghiệp PLC sử dụng chip STM32 nhập khẩu, có thể được lập trình, tải xuống và giám sát bằng phần mềm lập trình PLC Mitsubishi FXGPWIN GX Developer8.86 và GX Works2.

3: Sơ đồ bậc thang không cần chuyển đổi, có thể tải trực tiếp, có thể tải xuống và giám sát trực tiếp như PLC thông thường.

4: Nguồn điện áp rộng: Nguồn điện DC 10V-28V, chọn FXCPU FX1N (c) trong phần mềm lập trình Mitsubishi

5: Công suất tối đa: 8000 bước; (tùy chọn 2000 và 4000 bước)

6: Bảng điều khiển công nghiệp PLC có hai cổng lập trình, cổng lập trình 232 và cổng lập trình TTL (có thể sử dụng hai cổng cùng lúc)

7: Hỗ trợ 6 xung tốc độ cao, hỗ trợ hai bộ mã hóa vuông góc C251: X0 X1 C253: X3 X4

8: Hỗ trợ kết nối với màn hình cảm ứng và hiển thị văn bản.

Lập trình theo tệp lệnh của Mitsubishi (GX-DEVELOPER V8.86)

Đủ bộ bao gồm bo mạch, đĩa chương trình Gx-developer 8.86

Thông số kỹ thuật cơ bản như sau:
- Ngõ vào: 8 ngõ X0-X7
- Ngõ ra:  6 ngõ Y0-Y5
