Mã sản phẩm: HH001797
Thương hiệu: LINH KIỆN VIỆT Loại: BS2022

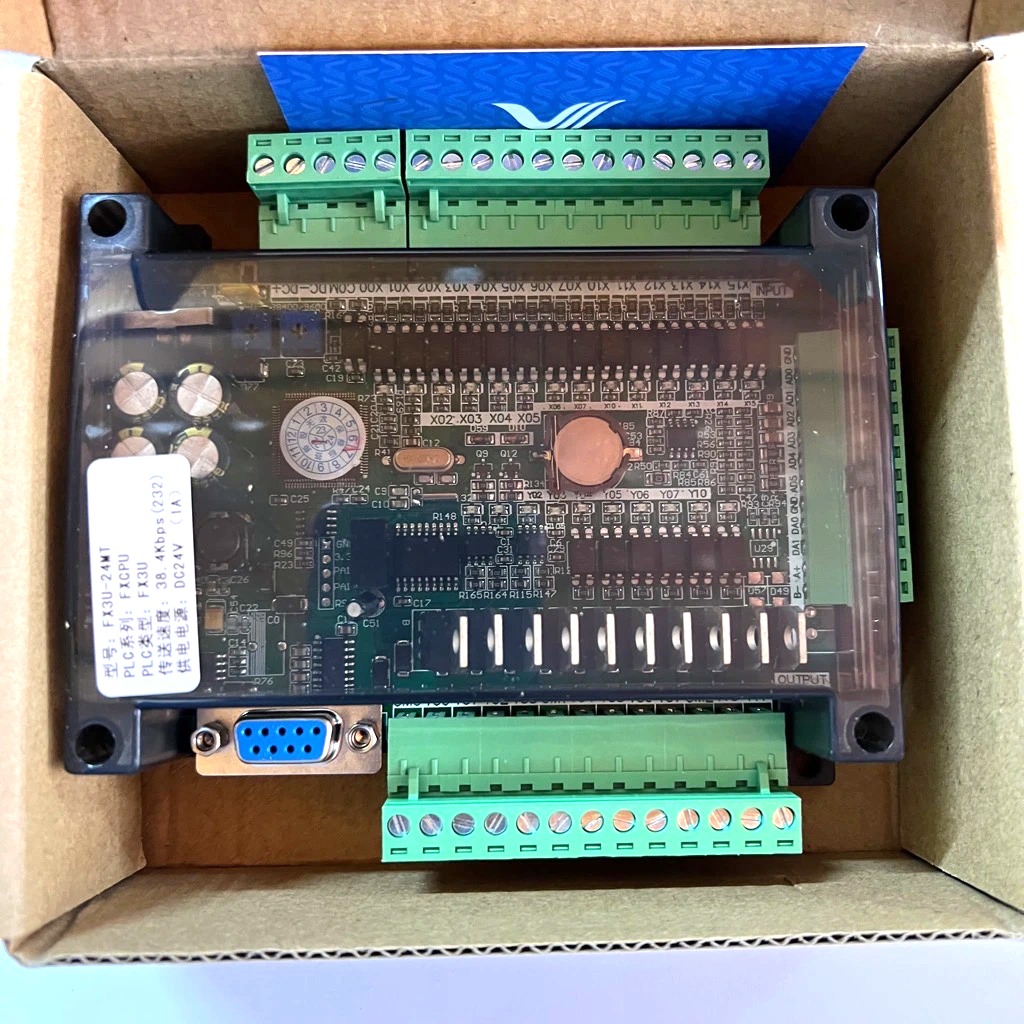

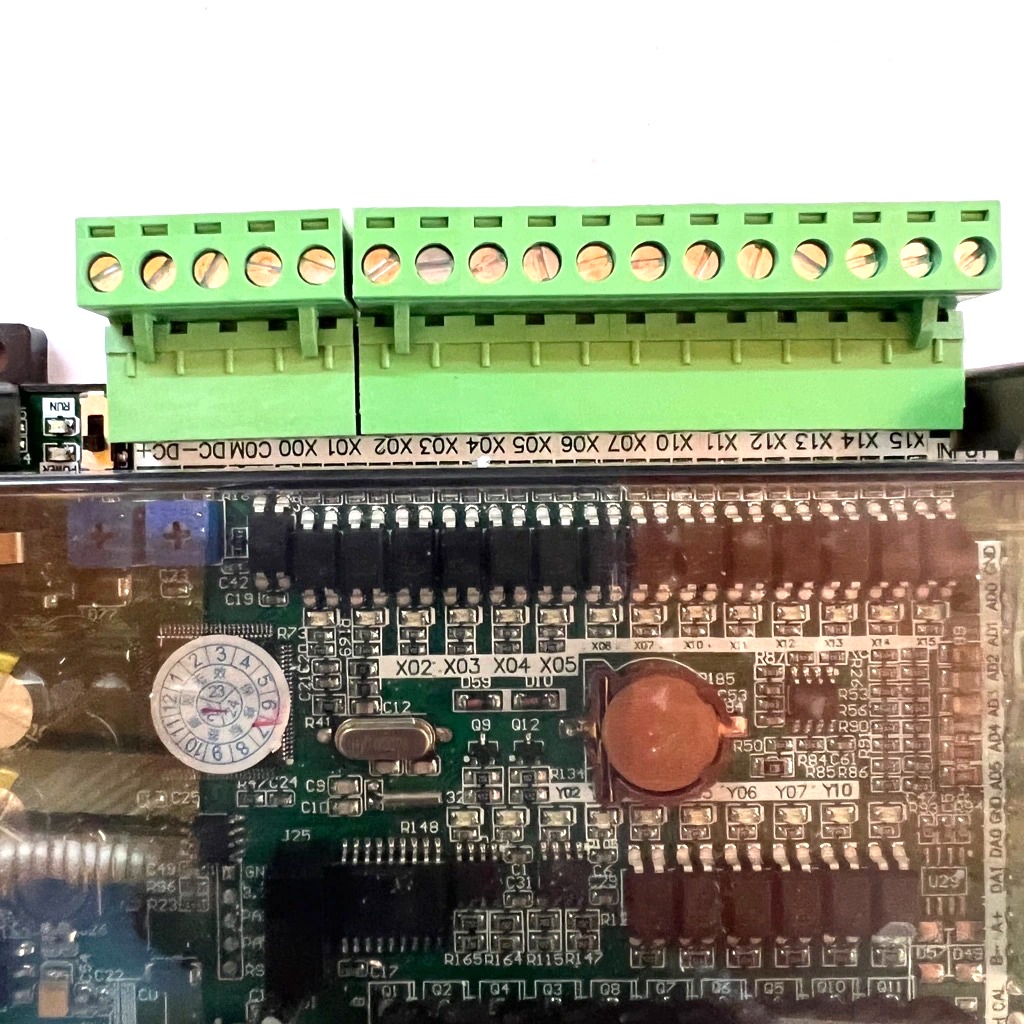

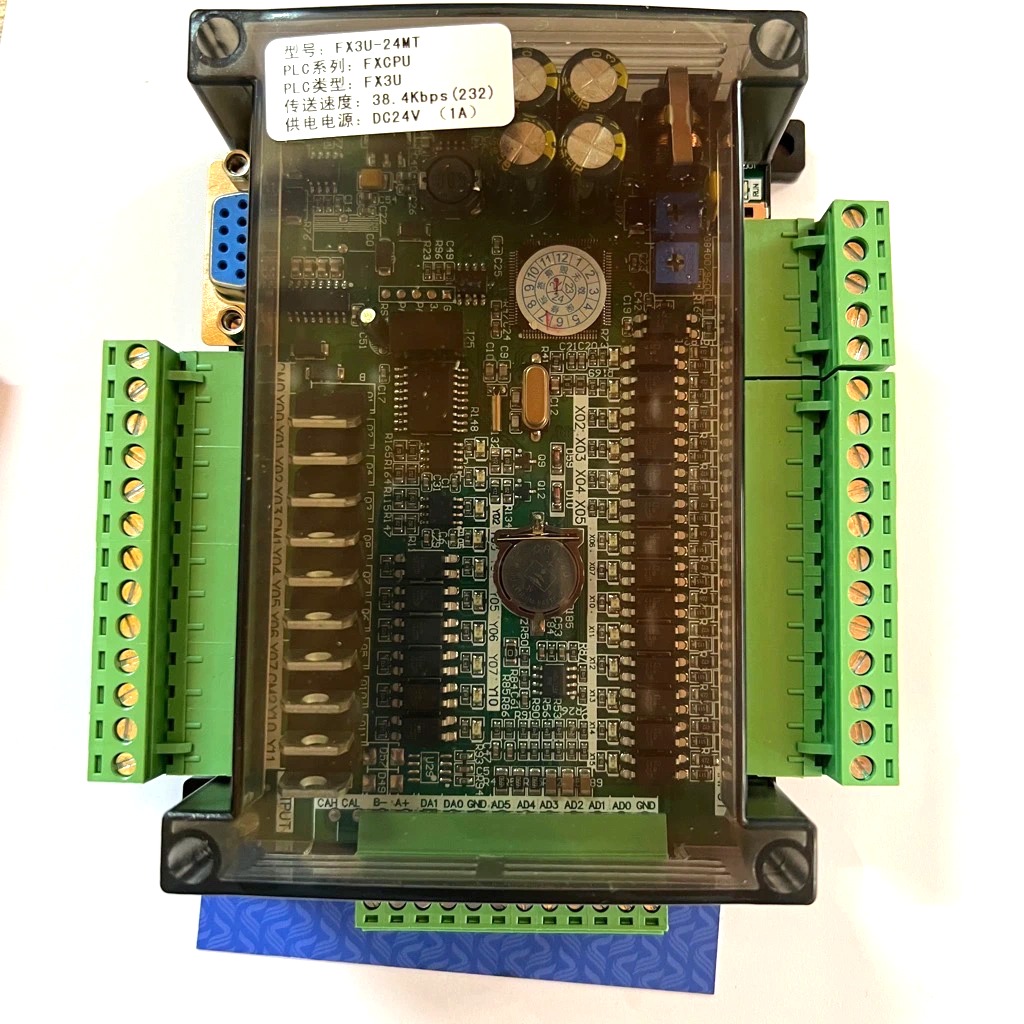

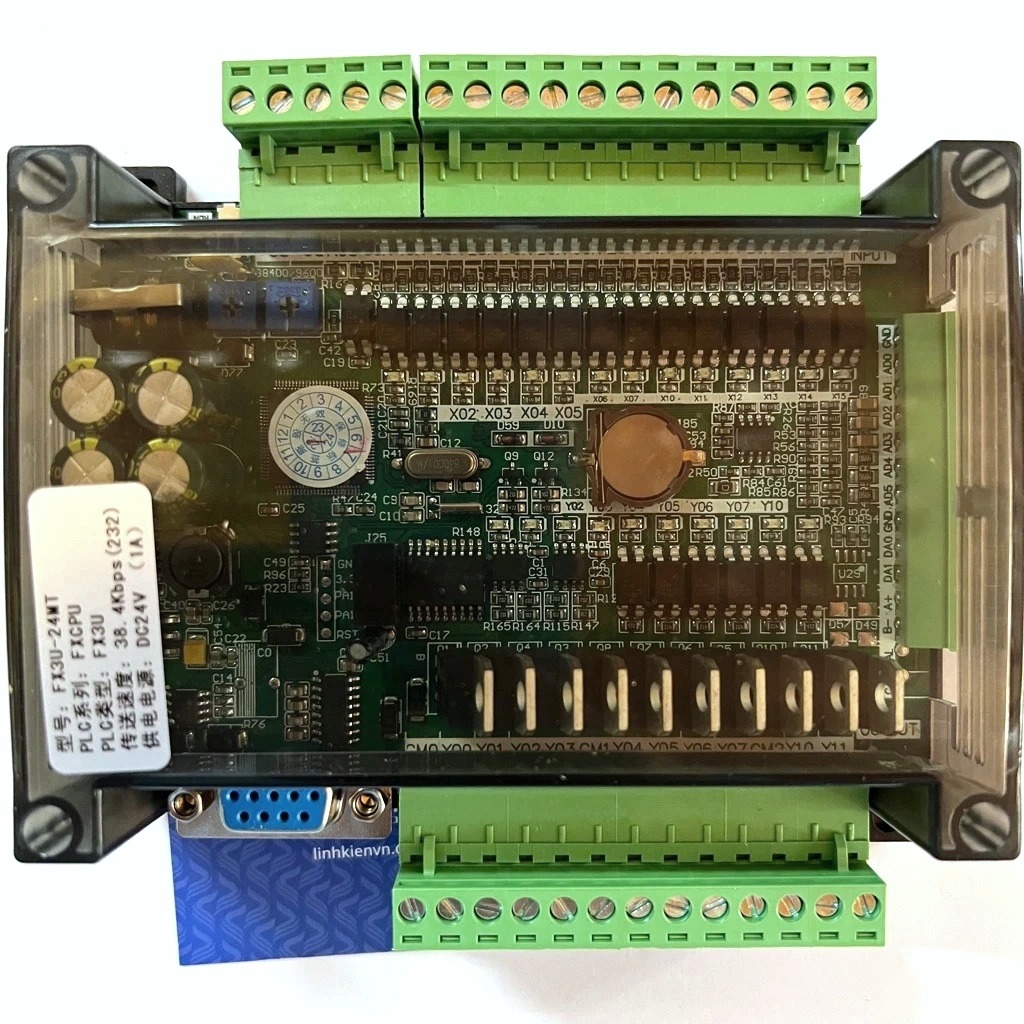

Bo mạch PLC FX3U-24MT 6AD 2DA 485 RTC có vỏ
Manual: https://drive.google.com/open?id=15P6ODFUBBc8LY9Odffo90kU-_ZMwKaMg&usp=drive_fs
Phải đọc khi cài đặt: Tốc độ baud: 38.4Kpb (38400)
PLC Parameter: 2000 - 4000

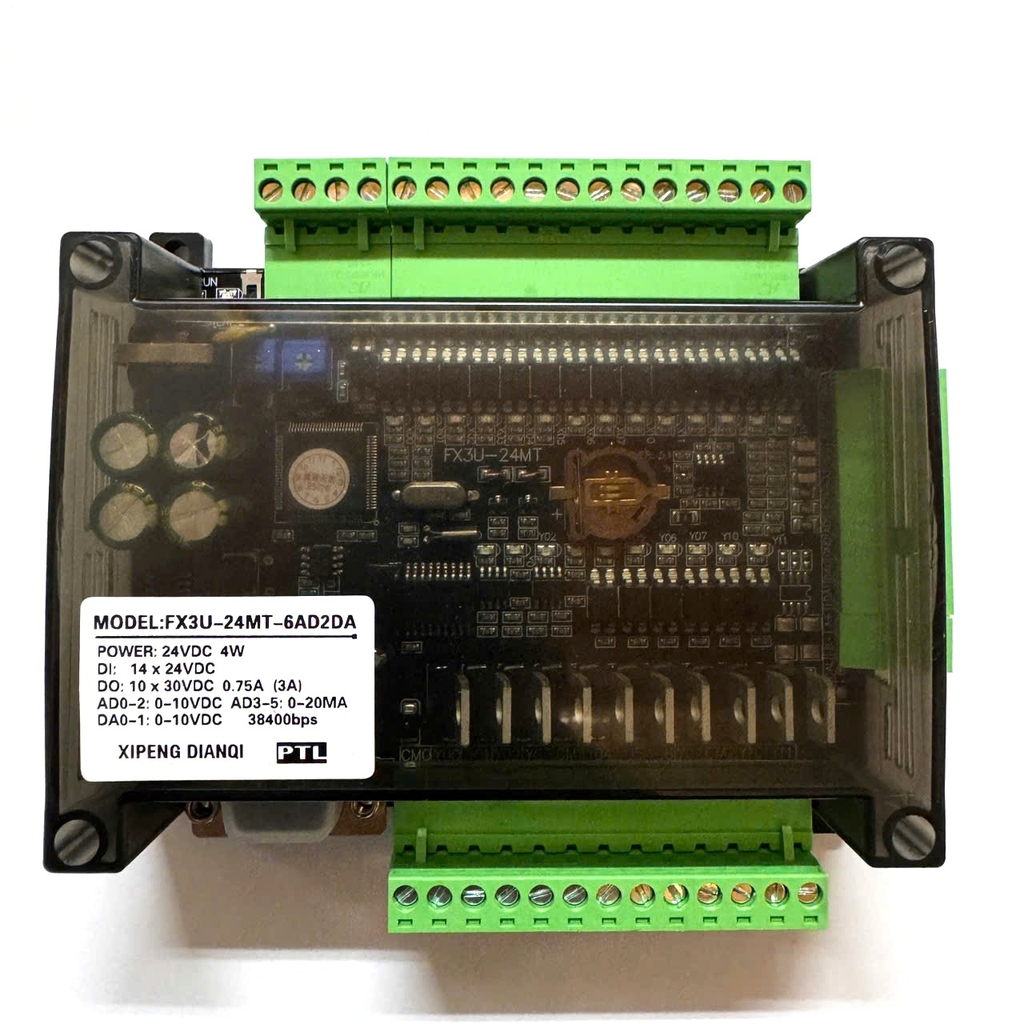

| Model | FX3U-24MT-6AD-2DA |
| Kiểu PLC | FX3U-24MT |
| Ngõ vào/ra | 14 vào / 10 ra |
| Ngõ ra | Transistor: 24VDC/5A (Khuyến cáo sử dụng 1A) |
| Ngõ vào analog | 6 ngõ vào analog, độ chính xác 12bit, A0-AD2: 0-10V, A3-AD5: 0-20mA; Đọc cấu trúc lệnh RD3A. |
| Ngõ ra analog | 2 ngõ ra analog, độ chính xác 12bit, ngõ ra vôn: 0-10V, ngõ ra analog với cấu trúc lệnh WR3A |
| Phát xung | 100KHz (khuyến cáo 40KHz) |
| Kích thước (Dài*Rộng*Cao) | 137mmx120mmx43mm nặng 300g |
| Nguồn cấp | 24VDC – 1A |
| Ngõ vào | 0VDC-NPN |
| Bộ đếm tốc độ cao | Bộ đếm 6 kênh mặc định 8k (Đếm 1 chiều hoặc 2 chiều). |
| Giao tiếp HMI | Có thế kết nối hầu hết các loại HMI RS232 (1 Cổng)/ RS485 (1 Cổng) |
| Phần mềm lập trình | GX Developer – GX-Work 2 |
| Cổng lập trình | DP9/RS232 tốc độ 38.4kbs |
| Số lượng bước lập trình | 8000 bước |
| Khả năng bảo vệ | Chống ăn mòn – chống ẩm – chống tĩnh điện |
| Thời gian thực RTC | có hỗ trợ RTC ( pin CR1220) |
11. Bộ đếm encoder (max 12Khz): X0-X5 C250 C251 C252 , Bộ đếm xung x4 C253
12. Bộ phát xung (max 100Khz): Y0-Y4 ( Lệnh PLSR, PLSY, DPLSR, DPLSY)
- Hướng dẫn đấu nối và nạp board PLC :
- Điện áp làm việc: 24V DC.
- Phần mềm lập trình: GX developer.
- Cáp nạp cho mạch: USB TO COM HL340.
- Tốc độ speed: 38.4 Kbps.
- Giao tiếp 485, thời gian thực.
- 14 ngõ vào, 10 ngõ ra transistor, 6AD, 2DA, RS232
- Đầu vào tốc độ cao X0-X5, có thể được truy cập bằng ba bộ mã hóa AB, 6K mặc định, tùy chọn 100K
- 6 ngõ vào analog (3 kênh 0-10v, 3 kênh 4-20mA), 2 ngõ ra analog (0-10v)
- Power-down để duy trì, có thể được đặt miễn phí
Nguồn điện DC 24V
- Đầu vào AB 3 chiều
+ Hỗ trợ mã hóa 16 bit, Hỗ trợ ba loại ngắt, Hỗ trợ 1N, 2N, 3U của các hướng dẫn,
Tắt nguồn để duy trì dải cài đặt riêng của họ,
Chương trình 8000 bước,
Tốc độ tải xuống 38400,
Hoạt động điểm nổi, HMI,
Quét 3000 bước 1ms.
|
Input Power |
DC24 |
|
Số bước |
8000 bước; 2 cổng giao tiếp: 1 RS232 (Cổng nối tiếp DB9 là cổng giao tiếp cho giao thức FX3u 38400,7 ， E ， |
Phần tử đầu vào X |
Đầu vào DC24 X0-X27 ， Mức thấp, X0-5 là cổng đầu vào có tốc độ cao (Mặc định là 6K, tùy chọn 100KHZ) |

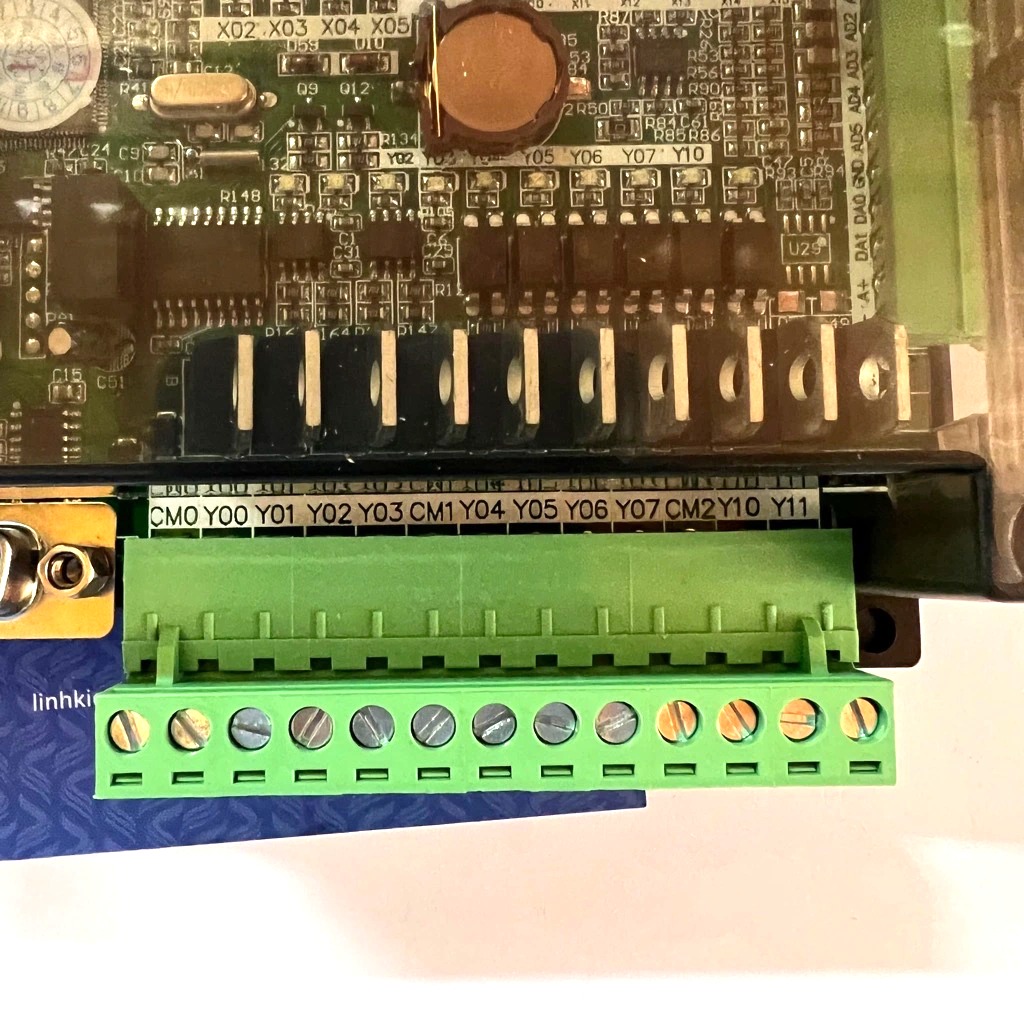

Yếu tố đầu ra Y |
Y0-Y11 cho ngõ ra relay tối ưu, ngõ ra relay hiện tại 5A.
4 tiếp tục bộ máy điện 1 phổ biến kết thúc, hoàn toàn 3 phổ biến kết thúc |
|
Đầu vào analog |
6 đầu vào tương tự, độ chính xác 12 bit, ngõ vào analog 3 kênh 0-10V, 3 kênh analog 0-20mA; đọc hướng dẫn RD3A tương tự |
Đầu ra analog |
2 đầu ra analog, độ chính xác 12 bit, điện áp đầu ra: 0-10V. -điện áp analog đầu ra với lệnh WR3A |
Rơle trung gian |
M0-M3071, phạm vi tiết kiệm điện có thể được đặt M0-M1023, M500-M1023 mặc định |
Bước điểm |
S0-1023, phạm vi tiết kiệm điện có thể được đặt S0-S1023, S500-S9999 mặc định |
|
Bộ hẹn giờ 100M |
T0-T199 Tiết kiệm điện tích lũy T184-T199 |
Bộ hẹn giờ 10M |
T200-T249 Tiết kiệm điện tích lũy T246-T249 |
Bộ hẹn giờ 1M |
T250-T383, trong đó T250-255 là loại tích lũy |
Bộ đếm 16 bit |
C0-C199, tiết kiệm điện năng C100-C199 |
|
Bộ đếm 32 bit |
C200-C219, tiết kiệm điện C220-C234 |
Đăng ký D |
D0-D7999, tắt nguồn tiết kiệm phạm vi có thể được đặt D0-7999 |
Con trỏ địa chỉ gián tiếp V, Z |
V0-7, Z0-7 |
P Số bước nhảy chương trình con |
P0-63 |
|
I interrupt |
X0-5 ngắt bên ngoài, ngắt bộ đếm thời gian (đơn vị 1MS) |
|
Các thành phần M đặc biệt |
Thời gian chạy M8000 thường đóng, xung công suất M8002, M8011 là xung 10M,
M8012 là xung 100M, M8013 là xung 1s, M8014 là xung phút |
Sản phẩm này hiện hỗ trợ bộ lệnh
Lệnh cơ bản: LD, LDI, AND, ANI, OR, ORI, OUT, (OUTT, OUTC), SET, RST, ANB, ORB, MPS, MRD,
MPP, INV, LDP, LDF, ANDP, ANDF, ORP, ORF ,RET,OUTM,SETM,RSTM,OUTS,SETS,
RSTS,PLS,PLF,MC,MCR,PI,END.
Hướng dẫn bước: STL: Hỗ trợ các nhánh song song 8 chiều và các số trạng thái khác nhau có thể có cuộn dây kép.
Liên hệ so sánh hướng dẫn:
LD>=, LD<=, LD>, LD<, LD<>, LD=, AND>=, AND<=, AND>, AND<, AND<>, AND=, OR>=, OR<=, OR>, OR<, OR<>, OR=.
Lệnh truyền và so sánh: MOV, CML, XCH, BCD, BIN, CMP, ZCP, FMOV.SMOV.BMOV.
Bốn lệnh số học: ADD, SUB, MUL, DIV, INC, DEC, WAND, WOR, WXOR, NEG.
Hướng dẫn dịch chuyển vòng quay: SFTR, SFTL, SFWR, SFRD.
Hướng dẫn xử lý dữ liệu: ZRST, DECO, ENCO.
Hướng dẫn luồng chương trình: CJ, CALL, SRET, IRET, EI, DI, FEND, WDT, FOR, NEXT.
Hướng dẫn thuận tiện: IST, ABSD, INCD, ALT, RAMP,
hướng dẫn xử lý tốc độ cao:
REF, REFF, MTR, HSCS, HSCR, SPD, PLSY, PWM, PLSR thiết bị ngoại vi Cổng I/O: DSW, SEGL, FROM, TO.
Hướng dẫn SER ngoại vi: RS, PRUN, ASCI, HEX, CCD, VRRD, VRSC, PID.
Hướng dẫn định vị: ABS, ZRN, PLSV, DRVI, DRVA.
Đồng hồ hoạt động: TCPP, TZCP, TADD, TSUB, TRD, TWR, HOUR.
Lập trình đọc AD:
- K0K1 = 0-5

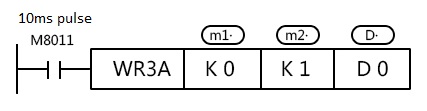

Lập trình đọc DA:
- K0K1 = 0-1
- D0: 0-4095
KẾT NỐI FX3U VỚI HMI (DELTA,...)

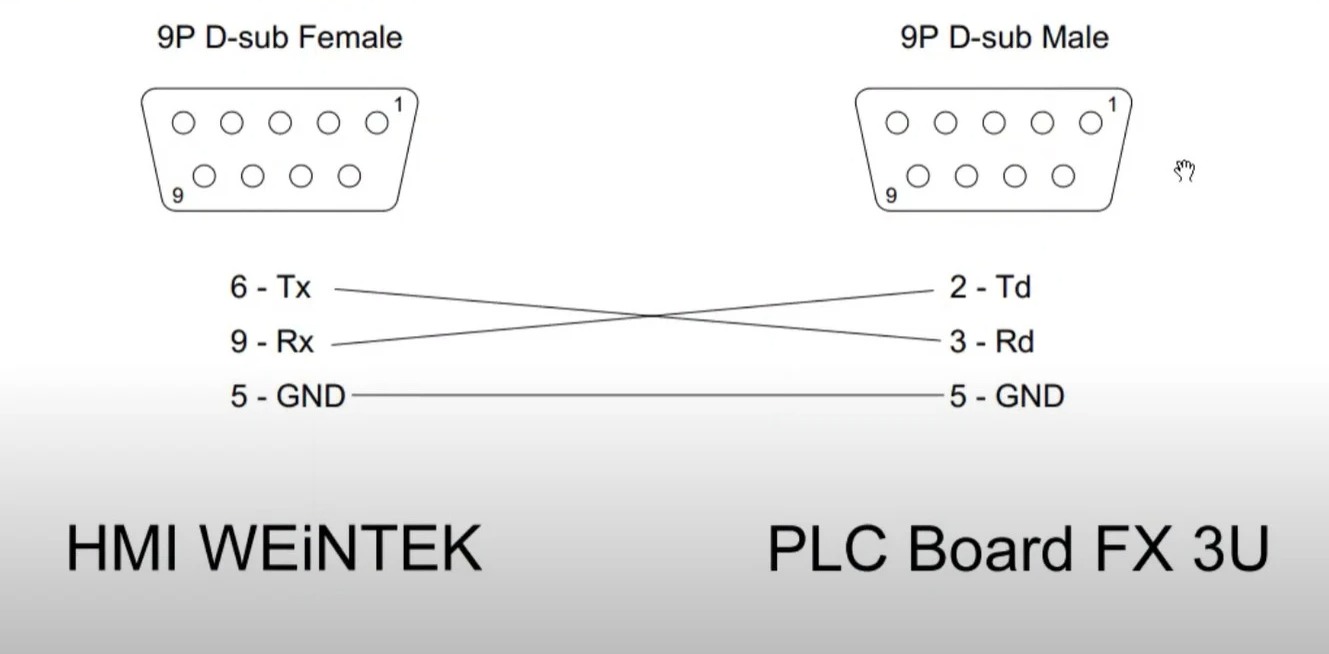

Sơ đồ cáp kết nối PLC board với HMI Weintek
