Mã sản phẩm: HH003343
Thương hiệu: LINH KIỆN VIỆT Loại: BS2022

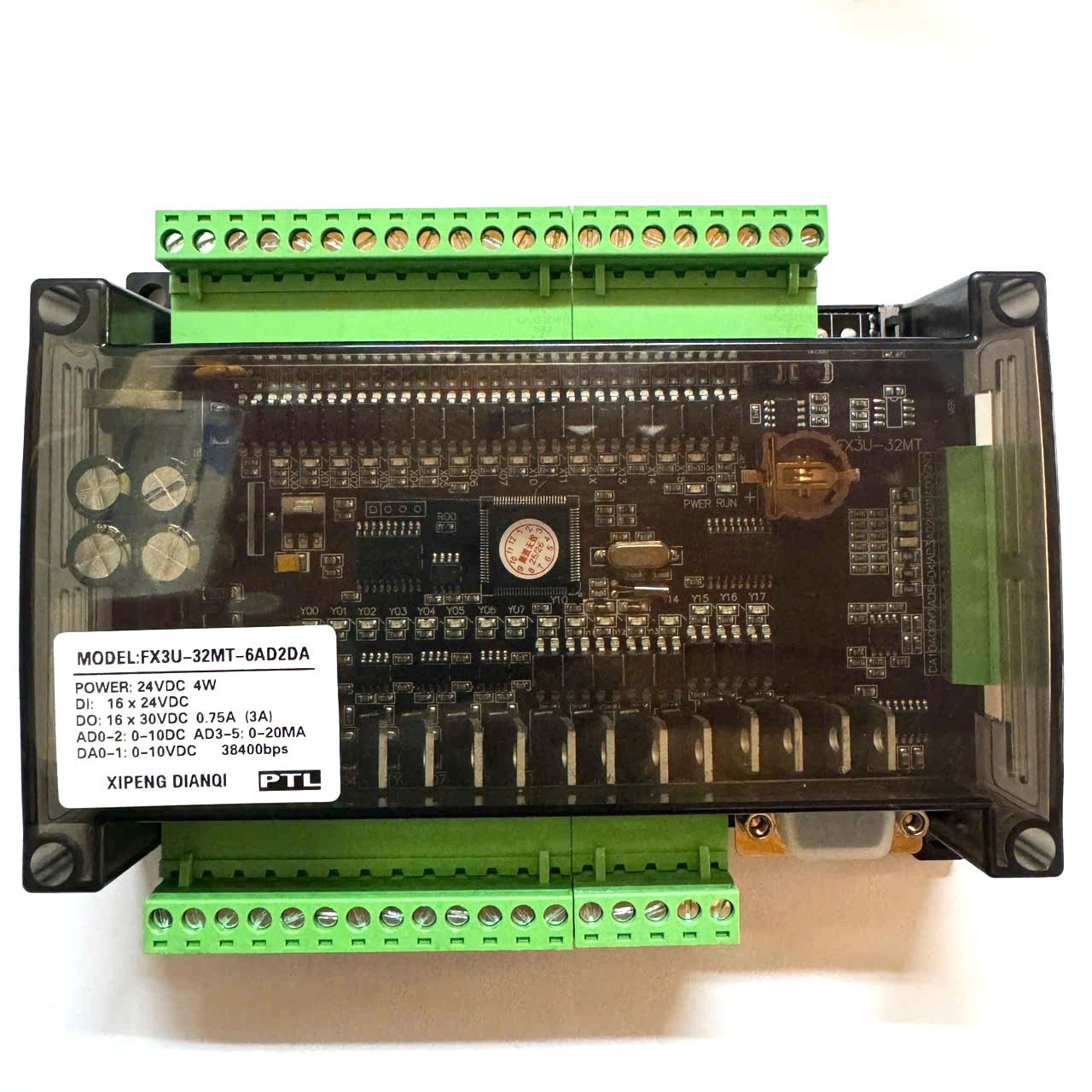

BOARD PLC FX3U-32MT có vỏ tích hợp 6AD 2DA
Manual: https://drive.google.com/open?id=15P6ODFUBBc8LY9Odffo90kU-_ZMwKaMg&usp=drive_fs
Phải đọc khi cài đặt: Tốc độ baud: 38.4Kpb (38400)
PLC Parameter: 2000 -4000
| Model | FX3U-32MT-6AD-2DA |
| Kiểu PLC | FX3U-32MT |
| Ngõ vào/ra | 16 vào / 16 ra |
| Ngõ ra | Transistor: 24VDC/5A (Khuyến cáo sử dụng 1A) |
| Ngõ vào analog | 6 ngõ vào analog, độ chính xác 12bit, A0-AD2: 0-10V, A3-AD5: 0-20mA; Đọc cấu trúc lệnh RD3A. |
| Ngõ ra analog | 2 ngõ ra analog, độ chính xác 12bit, ngõ ra vôn: 0-10V, ngõ ra analog với cấu trúc lệnh WR3A |
| Phát xung | 100KHz (khuyến cáo 40KHz) |

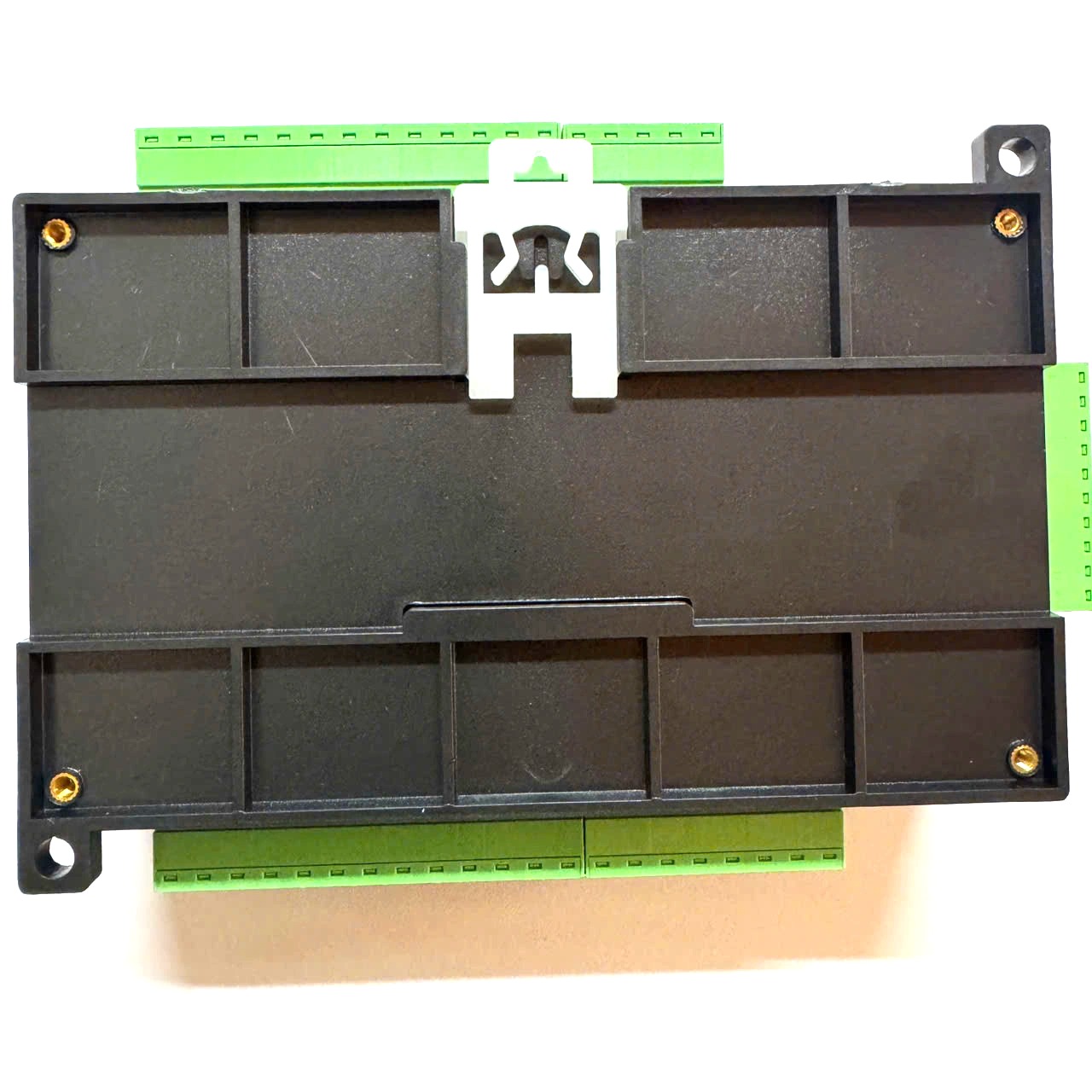

| Kích thước (Dài*Rộng*Cao) | 132mmx120mmx43mm nặng 360g |
| Nguồn cấp | 24VDC – 1A |
| Ngõ vào | 0VDC-NPN |
| Bộ đếm tốc độ cao | Bộ đếm 6 kênh mặc định 8k (Đếm 1 chiều hoặc 2 chiều). |
| Giao tiếp HMI | Có thế kết nối hầu hết các loại HMI RS232 (1 Cổng)/ RS485 (1 Cổng) |
| Phần mềm lập trình | GX Developer – GX-Work 2 |
| Cổng lập trình | DP9/RS232 tốc độ 38.4kbs |
| Số lượng bước lập trình | 8000 bước |
| Khả năng bảo vệ | Chống ăn mòn – chống ẩm – chống tĩnh điện |
| Thời gian thực RTC | có hỗ trợ RTC ( pin CR1220) |
11. Bộ đếm encoder (max 12Khz): X0-X5 C250 C251 C252 , Bộ đếm xung x4 C253
12. Bộ phát xung (max 100Khz): Y0-Y4 ( Lệnh PLSR, PLSY, DPLSR, DPLSY)
- Hướng dẫn đấu nối và nạp board PLC :

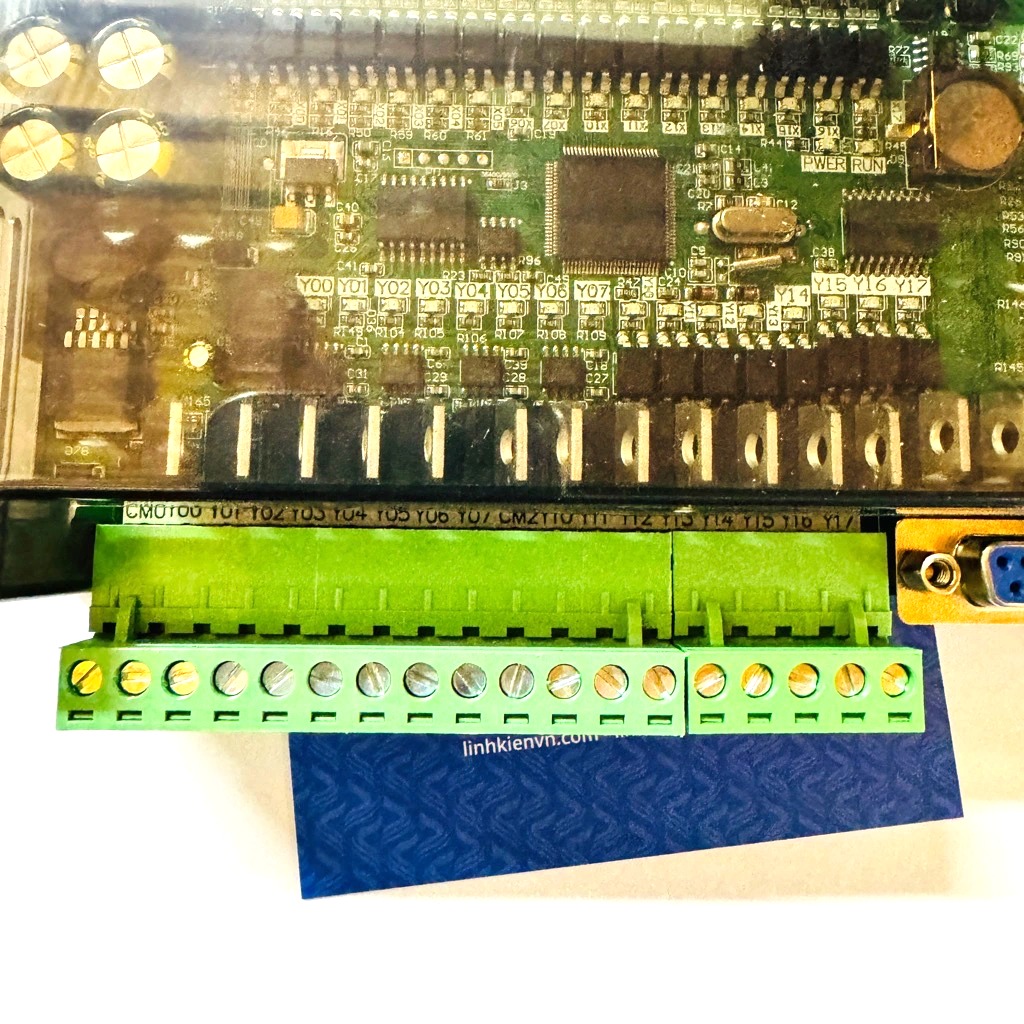

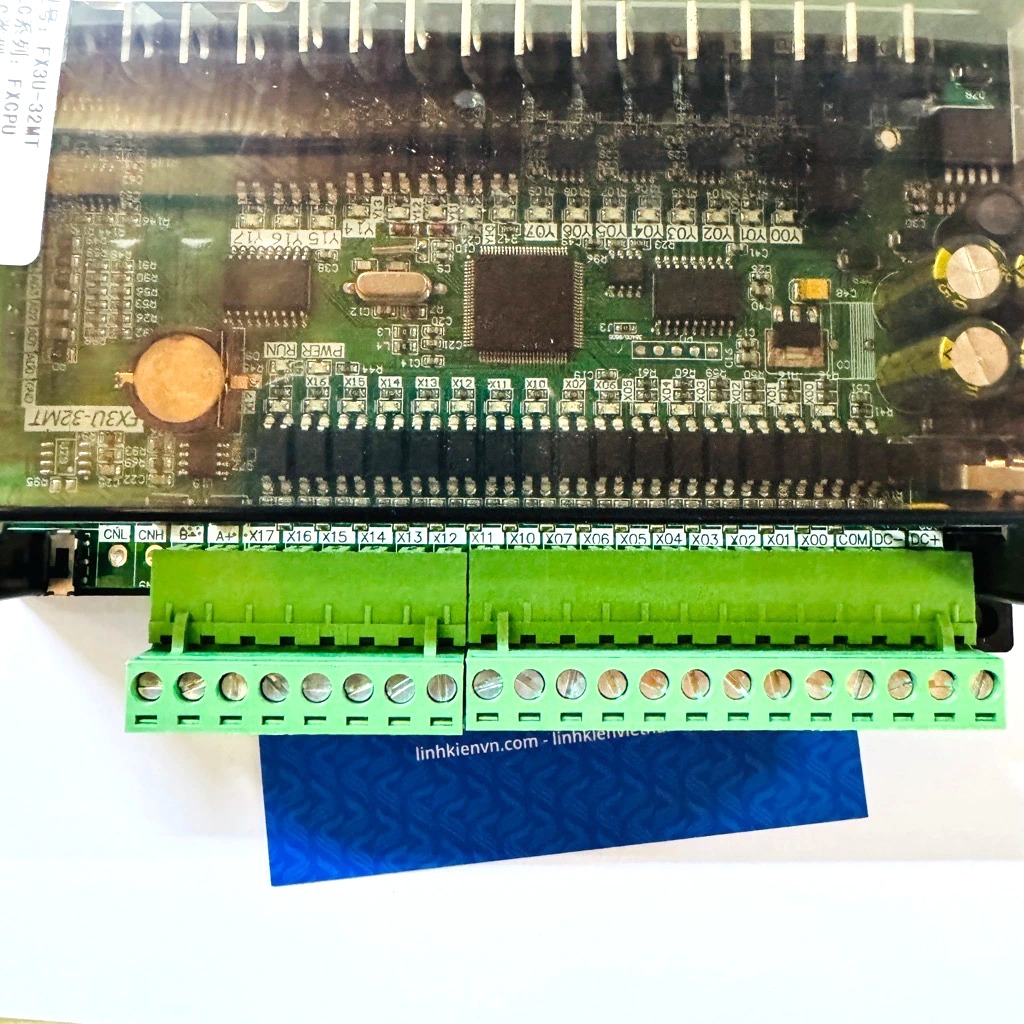

1. Kênh điều khiển : 16 IN và 16 OUT
3. 2DA（chuẩn 0-10V），lệnh WR3A
7. Tốc độ baud: 38400
8. X0-X5: xung đầu vào tốc độ cao 12Khz
9. Có pin thời gian thực.
10. Giao tiếp chuẩn 485 (A B)
Sản phẩm này hiện hỗ trợ bộ lệnh
Lệnh cơ bản: LD, LDI, AND, ANI, OR, ORI, OUT, (OUTT, OUTC), SET, RST, ANB, ORB, MPS, MRD,
MPP, INV, LDP, LDF, ANDP, ANDF, ORP, ORF ,RET,OUTM,SETM,RSTM,OUTS,SETS,
RSTS,PLS,PLF,MC,MCR,PI,END.
Hướng dẫn bước: STL: Hỗ trợ các nhánh song song 8 chiều và các số trạng thái khác nhau có thể có cuộn dây kép.
Liên hệ so sánh hướng dẫn:
LD>=, LD<=, LD>, LD<, LD<>, LD=, AND>=, AND<=, AND>, AND<, AND<>, AND=, OR>=, OR<=, OR>, OR<, OR<>, OR=.
Lệnh truyền và so sánh: MOV, CML, XCH, BCD, BIN, CMP, ZCP, FMOV.SMOV.BMOV.
Bốn lệnh số học: ADD, SUB, MUL, DIV, INC, DEC, WAND, WOR, WXOR, NEG.
Hướng dẫn dịch chuyển vòng quay: SFTR, SFTL, SFWR, SFRD.
Hướng dẫn xử lý dữ liệu: ZRST, DECO, ENCO.
Hướng dẫn luồng chương trình: CJ, CALL, SRET, IRET, EI, DI, FEND, WDT, FOR, NEXT.
Hướng dẫn thuận tiện: IST, ABSD, INCD, ALT, RAMP,
hướng dẫn xử lý tốc độ cao:
REF, REFF, MTR, HSCS, HSCR, SPD, PLSY, PWM, PLSR thiết bị ngoại vi Cổng I/O: DSW, SEGL, FROM, TO.
Hướng dẫn SER ngoại vi: RS, PRUN, ASCI, HEX, CCD, VRRD, VRSC, PID.
Hướng dẫn định vị: ABS, ZRN, PLSV, DRVI, DRVA.
Đồng hồ hoạt động: TCPP, TZCP, TADD, TSUB, TRD, TWR, HOUR.
Lập trình đọc AD:
- K0K1 = 0-5
Lập trình đọc DA:
- K0K1 = 0-1
- D0: 0-4095
KẾT NỐI FX3U VỚI HMI (DELTA,...)
