Module giao tiếp MAX485 / Module chuyển đổi 485 / Module 485 - G2H16

Mã sản phẩm: HH001908

Thương hiệu: Loại:

12.000 VNĐ
Module giao tiếp MAX485 + Thông số kỹ thuật- Hướng dẫn sản phẩm: ► Sơ đồn nguyên lý: ► Sơ đồ chân MAX485: ► Chức năng MAX485: -Max485 là bộ truyền nhận dữ liệu năng lượng thấp dùng cho chuẩn RS485. -Tốc độ bit Max= 2,5Mbps -Có thể kết ...
chinh-sach
Miễn phí vận chuyển với đơn hàng lớn hơn 300.000đ và nhỏ hơn 1kg
chinh-sach
Linh Kiện Việt bán đúng giá công khai trên web.
chinh-sach
Đổi trả trong 48h, thủ tục đơn giản.

Module giao tiếp MAX485



+ Thông số kỹ thuật- Hướng dẫn sản phẩm:

Sơ đồn nguyên lý:

 Sơ đồ chân MAX485:

► Chức năng MAX485:


-Max485 là bộ truyền nhận dữ liệu năng lượng thấp dùng cho chuẩn RS485.
-Tốc độ bit Max= 2,5Mbps
-Có thể kết nối tối đa 32 thiết bị trên bus 485 .
-Điện áp hoạt động : -7V ~ 12V.
-Thường dùng 5V.
-Bus Max485 truyền dữ liệu Vi sai bằng 2 dây A,B nên khoảng cách truyền lớn, khả năng chống nhiễu tốt.
-với A-B > 200mV sẽ tạo mức logic 1.
-với B-A>200mV sẽ tạo mức logic 0.

► Ứng dụng thực tế:

- Giao tiếp giữa hai thiết bị. Có thể giao tiếp tối đa 32 MAX485 với nhau trên cùng một BUS.
- Để giao tiếp các MAX485 với nhau chúng ta cần kết nối các chân với nhau A nối với A B nối với B


► Truyền giữ liệu MAX458.
Để Truyền dữ liệu với Max485 cần thực hiện các bước sau.
-Kết nối chân A với A, B với B giữa 2 IC.
-Cấu hình truyền trên IC1, cho chân DE mức 1.
-Cấu hình nhận trên IC2, cho chân RE mức 0.
-Gửi dữ liệu vào tại chân DI của IC1.
-Đọc Dữ liệu Ra tại chân DO của IC2.

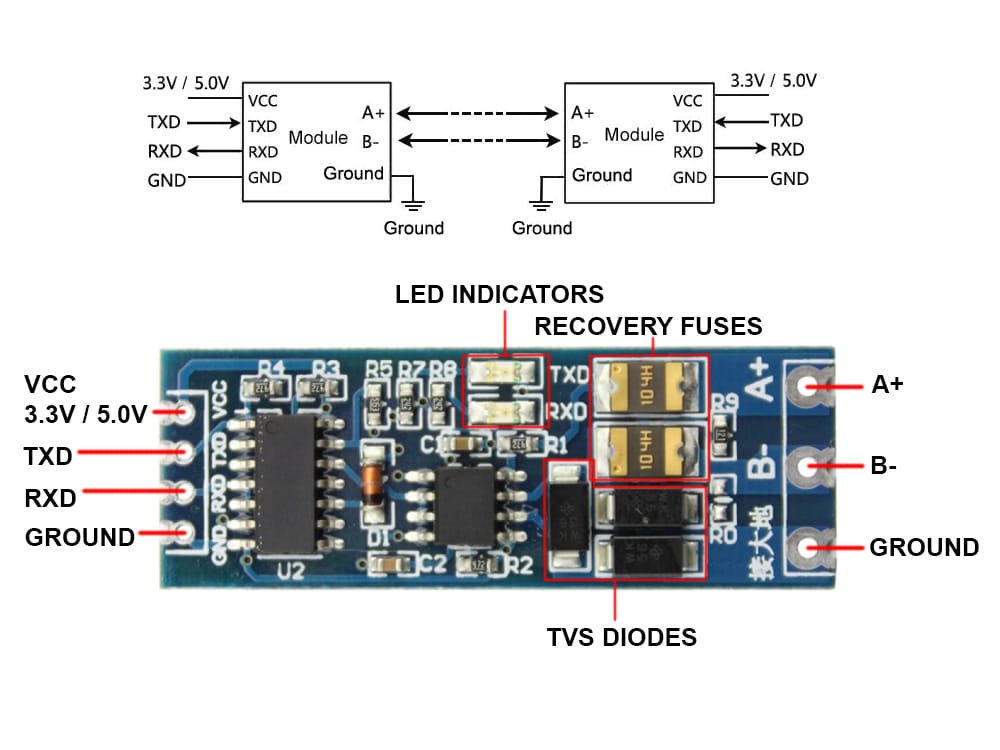

+ Hình ảnh sản phẩm:
