Mã sản phẩm: HH000560
Thương hiệu: (Đang cập nhật ...) Loại: BS2022

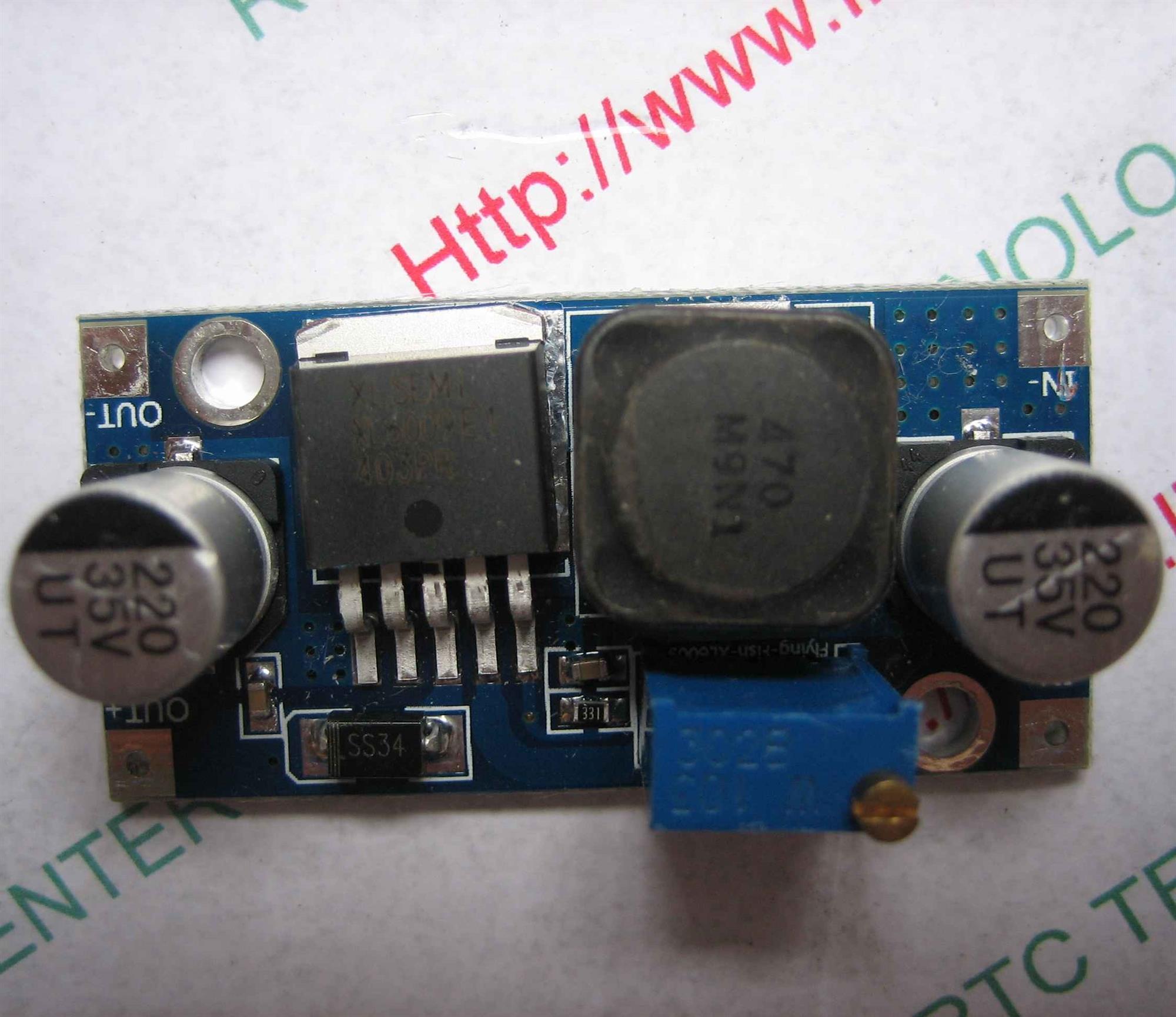

Mạch tăng áp DC-DC XL6009 4A 3.5-32V / module boost DC - B3H14
XL6009 là một mô-đun tăng áp hiệu năng cao với dòng chuyển mạch 4A . Mô-đun này sử dụng chip XL6009E1, một chip công nghệ chuyển mạch tần số cao thế hệ thứ hai , làm chip lõi, mang lại hiệu năng vượt trội so với LM2577 thế hệ đầu tiên . Mô-đun tăng áp XL6009 có chi phí thấp hơn và hiệu năng vượt trội, khiến mô-đun LM2577 trở nên lỗi thời.
● Dải điện áp đầu vào cực rộng từ 3V~32V , với dải điện áp hoạt động tối ưu từ 5~32V ;
● Dải điện áp đầu ra cực rộng: 5V~35V ;
● Tích hợp công tắc MOSFET hiệu suất cao 4A , đạt hiệu suất lên đến 94% ; ( Dòng điện của LM2577 chỉ là 3A )
● Tần số chuyển mạch cực cao 400kHz cho phép hiệu suất tuyệt vời với các tụ lọc dung lượng nhỏ, dẫn đến độ gợn sóng thấp hơn và kích thước nhỏ hơn. ( LM2577 chỉ có tần số 50kHz .)
Thông số kỹ thuật:
|
Thông số kỹ thuật của mô hình |
Mô-đun tăng áp XTW6009 |
|
Thuộc tính mô-đun |
Tăng cường không riêng biệt |
|
Phương pháp chỉnh hình |
chỉnh lưu không đồng bộ |
|
Phạm vi đầu vào |
3V~32V |
|
Phạm vi đầu ra |
5V~35V |
|
Dòng điện đầu vào |
Dòng điện tối đa 4A , dòng điện không tải 18mA ( điện áp đầu vào 5V , điện áp đầu ra 8V , dòng điện không tải nhỏ hơn 18mA . Điện áp càng cao, dòng điện không tải càng lớn). |
|
Hiệu suất chuyển đổi |
<94% (Chênh lệch áp suất càng lớn, hiệu suất càng thấp) |
|
Tần số chuyển mạch |
400kHz |
|
gợn sóng đầu ra |
50mV (Điện áp càng cao, dòng điện càng lớn và độ gợn sóng càng lớn) |
|
Điều chỉnh tải |
± 0,5% |
|
Điều chỉnh điện áp |
± 0,5% |
|
Nhiệt độ hoạt động |
-40 ℃ ~ +85 ℃ |
|
Kích thước bên ngoài |
43mm * 21mm * 14mm (Chiều dài * Chiều rộng * Chiều cao) |
|
|
|
IN+ Đầu vào cực dương IN- Đầu vào cực âm !
OUT+ Đầu ra cực dương OUT- Đầu ra cực âm
Ví dụ so sánh kết quả kiểm tra để tham khảo:
Vin * Iin * Hiệu suất = Vout * Iout
Vin: Điện áp đầu vào
; Iin: Dòng điện đầu vào;
Vout: Điện áp đầu ra;
Iout: Dòng điện đầu ra.
