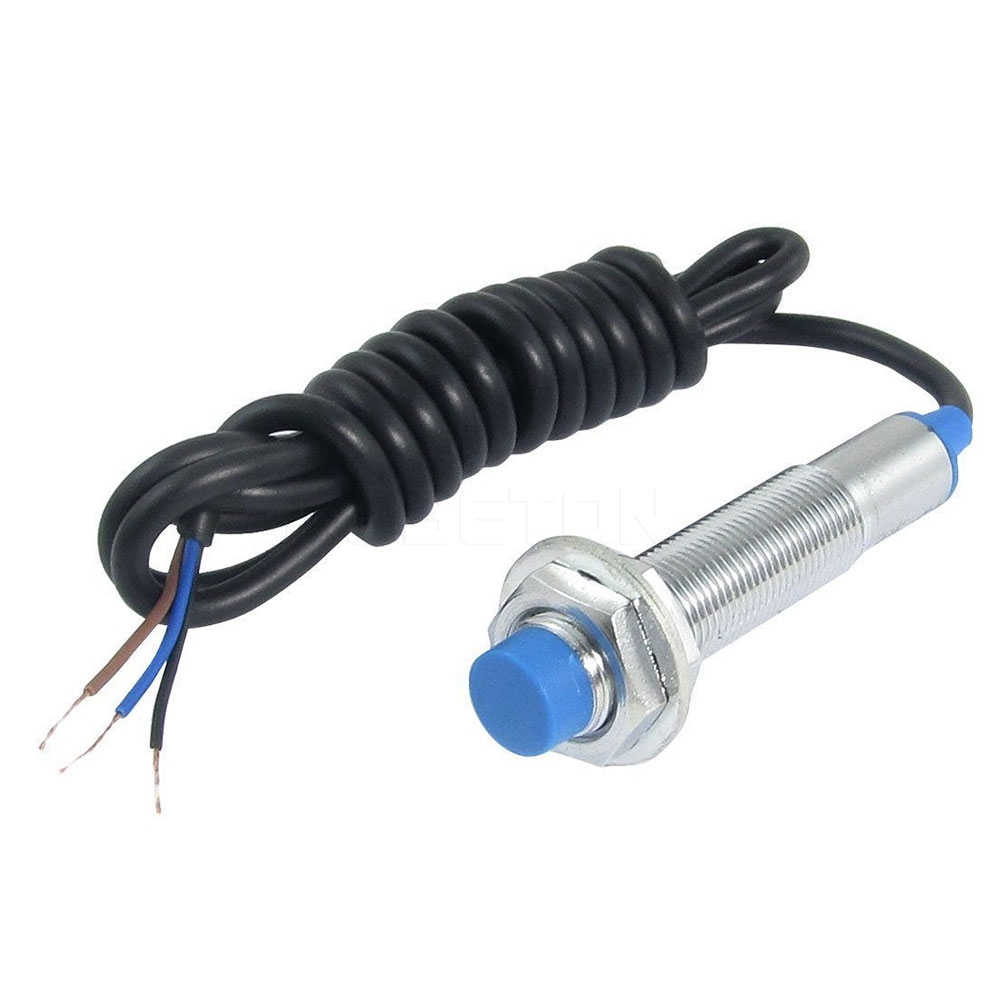

Mã sản phẩm: HH000757
Thương hiệu: OMDHON Loại: BS2022
+ Dây màu nâu(Brown) là: +VCC.
+ Dây màu xanh dương(Blue) là: GND.
+ Dây màu đen (Black) là: Data.
+ Kích thước: 12 mm.
+ Chất liệu: nhựa + sắt.
+ Điện áp hoạt động: 6V – 36V DC.
+ Dòng điện ngõ ra: 300mA.
+ Ngõ ra: NPN NO , 3 dây.
+ Khoảng cách phát hiện: 4 mm.
+ Phát hiện các đối tượng: kim loại / sắt.
1: Nguyên lý làm việc của công tắc tiệm cận cảm ứng:
Công tắc tiệm cận cảm ứng hay còn gọi là cảm biến tiệm cận cảm ứng, cảm biến kim loại. Công tắc chứa mạch dao động tần số cao, mạch phát hiện, mạch khuếch đại, mạch giải mã và mạch đầu ra. Khi công tắc được cấp nguồn, bộ tạo dao động trong mạch dao động tần số cao sẽ tạo ra một trường điện từ xoay chiều trên bề mặt phát hiện của công tắc. Khi một kim loại tiếp cận bề mặt phát hiện của công tắc, dòng điện xoáy bên trong kim loại sẽ hấp thụ năng lượng của trường điện từ xoay chiều trong bộ dao động, làm cho nó Dao động yếu đi hoặc dừng lại. Hai trạng thái thay đổi năng lượng của bộ dao động được mạch phát hiện chuyển đổi thành tín hiệu mức, tín hiệu mức được khuếch đại bởi mạch khuếch đại, sau đó mạch kích hoạt kích hoạt mạch triode tinh thể đầu ra hoạt động để tạo tín hiệu chuyển đổi. Để phát hiện sự hiện diện hay vắng mặt của kim loại. Để đạt được mục đích phát hiện kim loại.
2: Các thông số đặc trưng của công tắc tiệm cận điện cảm.
| khoảng cách tụt hậu | Khoảng cách phát hiện nhỏ hơn 10%. |
| phát hiện đối tượng | thân kim loại. |
| Điện áp | Loại DC: DC12-24V (6-36V) xung (PP) dưới 10%, Loại AC: AC110V-250V 50/60HZ. |
| Mức tiêu thụ dòng điện | NPN PNP loại dưới 13MA. |
| kiểm soát đầu ra | Loại DC: trong phạm vi 300MA, loại AC: trong phạm vi 400MA. |
| tự bảo vệ | Loại DC: bảo vệ kết nối sai nguồn, bảo vệ hấp thụ đột biến, bảo vệ ngắn mạch tải. |
| sử dụng môi trường | Nhiệt độ: -30 độ - +70 độ (không đóng băng hoặc đọng sương -30%RH -- +95%RH) |
| Vật liệu chống điện | Hơn 50 megohm (máy đo DC500 megohm) giữa phần sạc và vỏ. |
| chịu được điện áp | AC1000V 50/60HZ 1 phút giữa bộ phận sạc và vỏ |
| hiệu ứng nhiệt độ | Phạm vi nhiệt độ -30-+65 độ, trong phạm vi ±15% khoảng cách phát hiện ở +23 độ , trong phạm vi nhiệt độ -25-+60 độ, trong phạm vi ±10% khoảng cách phát hiện ở +23 độ |
| ảnh hưởng điện áp | Trong phạm vi điện áp nguồn định mức là ± 15%, khoảng cách phát hiện công tắc bị ảnh hưởng bởi ± 10% và khi điện áp nguồn vượt quá điện áp định mức + 15%, thời gian mở sẽ bị hỏng. |
| cấu trúc thiết kế | IP67 (tiêu chuẩn IEC) |
| sử dụng vật liệu | Bộ phận kim loại: Đồng thau, Bộ phận nhựa: PBT |
