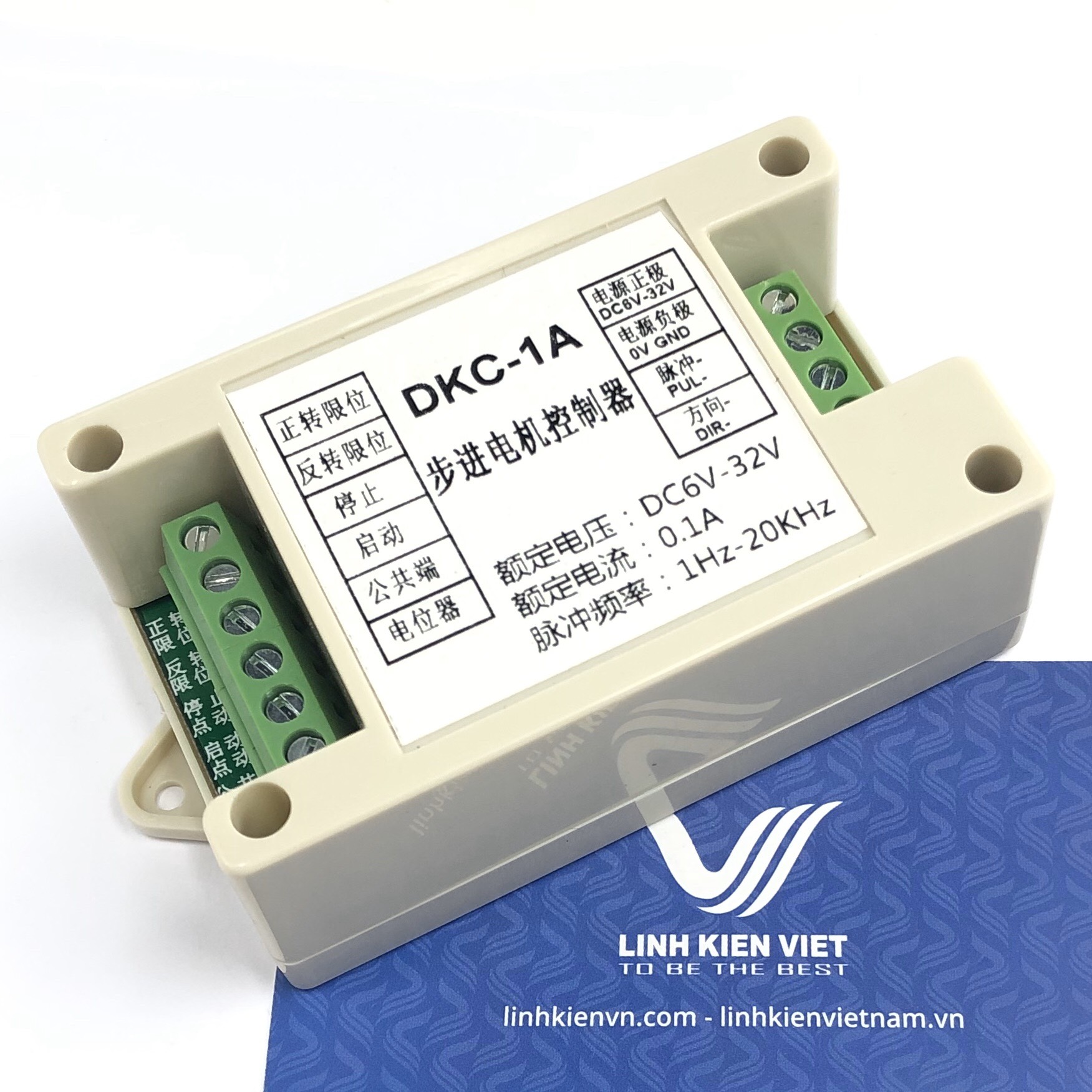

Bộ phát xung DKC-1A cho động cơ bước, Servo

- Datasheet: Tại Đây

- Bộ phát xung DKC-1A

- Điện áp: 6-32 VDC

- Dòng:0.1A

- Dải tần số:1-20KHz

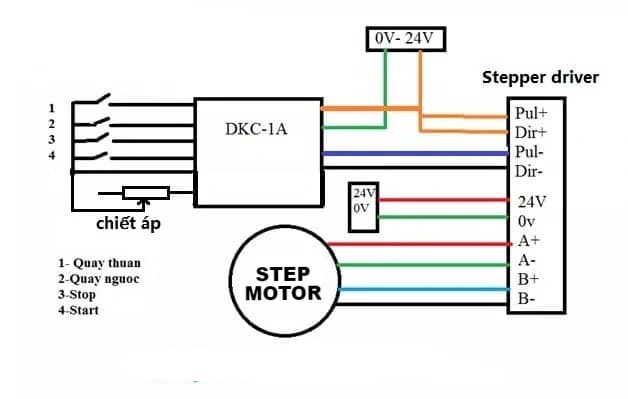

Ta kết nối như sơ đồ bên dưới và cài đặt xung và dòng phù hợp là có thể chạy được.

**Chú Ý:

Phải đầu điện trở 2K(Ôm) trước Pul+ và Dir+ nếu là nguồn 24V. Nguồn 5V thì không cần điện trở.

  • Đầu vào điện áp rộng, 6-32DC;
  • Với bảo vệ chống phân cực ngược nguồn, bảo vệ quá áp, bảo vệ quá dòng, bảo vệ hoàn toàn bộ điều khiển an toàn
  • Tín hiệu đầu vào là đầu vào cấp thấp nhất;
  • Đường cong gia tốc loại OptimizedS
  • Tần số đầu ra tối đa có thể đạt được 20K
  • Tất cả cách ly bộ ghép quang đầu vào và đầu ra
  • Điều khiển tốc độ chiết áp nhà máy, chuyển đổi tự động tốc độ chiết áp bên ngoài
  • Một loạt các chức năng, thiết lập một đơn giản, chức năng và thiết thực
  • Các chế độ chức năng là:
  • 1: Chế độ khứ hồi tự động
  • 2: Chế độ nhập đơn
  • 3: Chế độ chụp một lần
  • 4: Chế độ chạy bộ :( Ứng dụng điều khiển tự động ở chế độ khứ hồi)

1EquipmentAPointB Chạy qua lại giữa các điểm.

Sau khi thiết bị được cấp nguồn, kích hoạt bên ngoài bắt đầu Chạy, chạy đến thiết bịAGiới hạn điểm chuyển tiếpSau khi chạy để tự động đảo ngượcBđiểmSau khi giới hạn đảo ngược,Và chạy tới mộtĐiểm, vì vậy hãy chạy đi chạy lại. Cho đến khi kích hoạt để dừng động cơ ngừng chạy.

Cài đặt tham số:

1.Thiết lậpSW1 = OFF , SW2 = OFF (Chế độ khứ hồi tự động)

2. Onboard SpeedHoặc chiết áp bên ngoài, Điều chỉnh tốc độ phù hợp.

 Ứng dụng điều khiển hai chế độ chụp một lần:

1 Trang bị từ điểm A đến điểm B Sau điểm dừng. Bắt đầu lại thiết bị dừng từ điểm A đến điểm B.

Sau khi thiết bị được cấp nguồn, bộ kích hoạt bên ngoài bắt đầuChạy từ thiết bị đến điểmBắt đầu chạy khi thiết bịBGiới hạn điểm chuyển tiếpSau khi máy dừng chạy, nếu bạn bắt đầu lại từ điểm B để đến thiết bị kích hoạtAĐiểm, thiết bị sẽ dừng. khởi động A->B dừng, bắt đầu, B->A dừng chuyển động. Nếu kích hoạt để dừng động cơ chạy trong thiết bị dừng lại ngay lập tức.

Cài đặt tham số:

1. Thiết lậpSW1 = TẮT , SW2 = BẬT(Chế độ chụp một lần)

2. Onboard SpeedHoặc chiết áp bên ngoài, Điều chỉnh tốc độ phù hợp.

Điều khiển bằng ba chế độ khứ hồi đơn:

1 Thiết bị từ Điểm đến Điểm B sau khi quay lại điểm dừng.

Sau khi thiết bị được cấp nguồn, kích hoạt bên ngoài bắt đầu Chạy từ thiết bị đến điểm A Bắt đầu chạy khi thiết bị B Giới hạn điểm thuận, Thiết bị chạy ngược lại, khi đến Điểm A, động cơ dừng lại. Hoàn thành một

A->B->A chuyển động. Nếu kích hoạt để dừng động cơ chạy trong thiết bị dừng lại ngay lập tức.

Cài đặt tham số:

1. Cài đặtSW1 = ON , SW2 = OFF(Chế độ khứ hồi đơn)

2. Onboard SpeedHoặc chiết áp bên ngoài, Điều chỉnh tốc độ phù hợp.

Ứng dụng của chế độ chạy bốn điều khiển)

1Dừng hoàn toàn và khởi động bộ điều khiển công tắc bên ngoài, đảo chiều.

Sau khi thiết bị được cấp nguồn để khởi động mức dưới cùng của động cơ đầu vào chạy về phía trước,

                Mức dưới cùng của việc rút tiền, động cơ dừng lại.

                Để dừng đầu vào của mức dưới cùng của động cơ đảo ngược đang chạy,

                Mức dưới cùng của việc rút tiền, động cơ dừng lại.

Cài đặt tham số:

    1.Cài đặt SW1 = BẬT , SW2 BẬT =(Chế độ chạy bộ)

2. Bảng tốc độ hoặc chiết áp ngoài, Điều chỉnh tốc độ phù hợp.
