Mã sản phẩm: HH003055
Thương hiệu: LINH KIỆN VIỆT Loại: BS2022

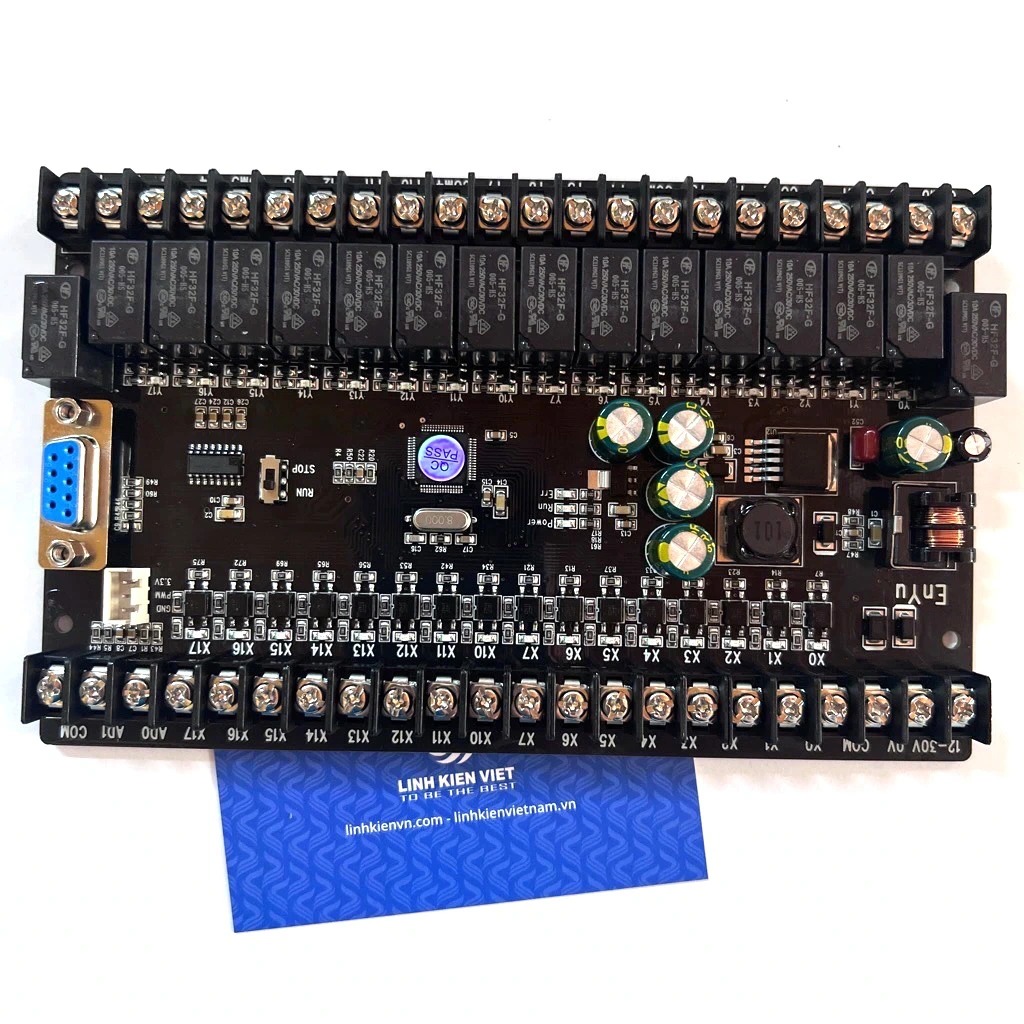

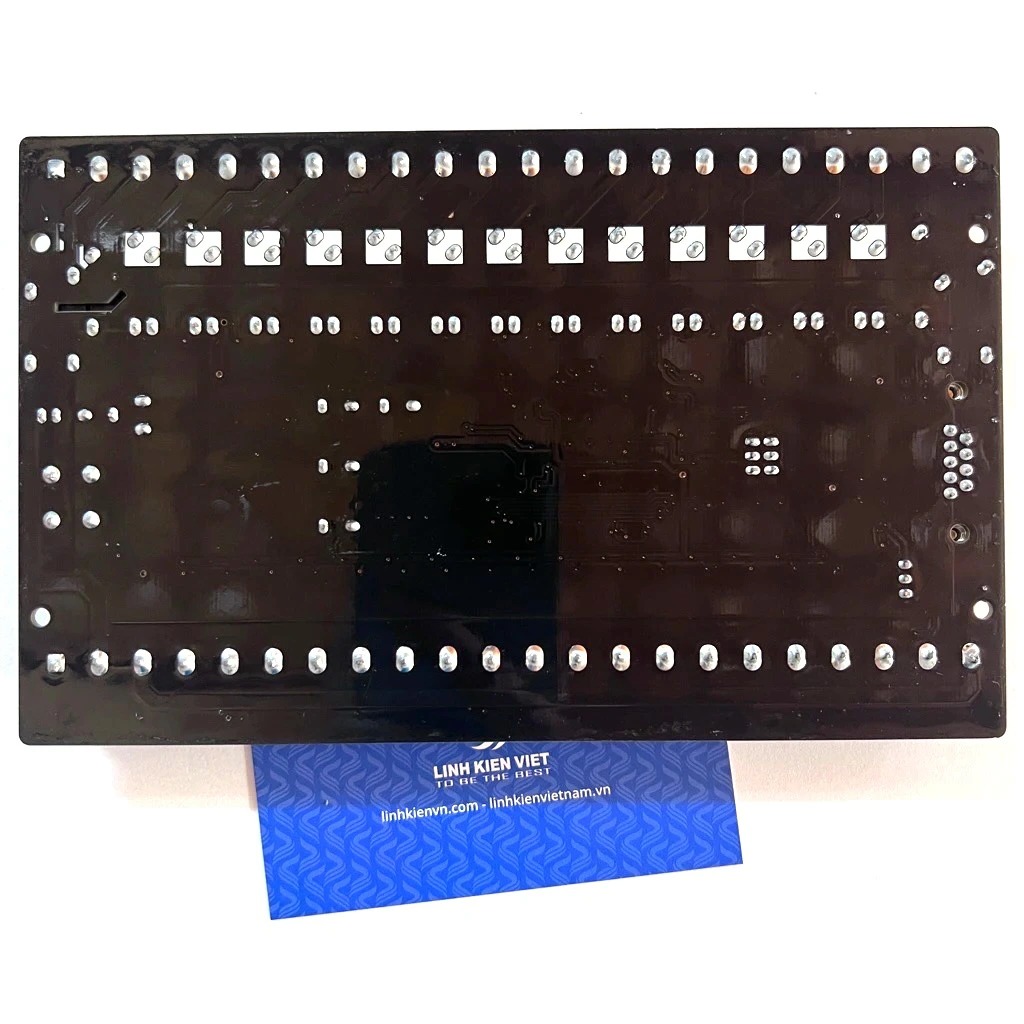

Bo mạch PLC FX2N 32MR 24V 2AD 2DA không vỏ / thay thế FX1N 30MR 32MRT
Manual update: https://drive.google.com/open?id=14WzDDQXFC5RSlZa4GmkknHuuVIpB_peW&usp=drive_fs
|
sản phẩm |
FX2N-30MR |
FX2N-32MT |
|
Loại đầu ra |
Rơle: Rơle Hongfa nguyên bản hoàn toàn mới được sử dụng, có thể hỗ trợ đầu ra dòng điện tối đa 10A và có thể điều khiển công tắc tơ AC, rơle trung gian, v.v. | Bóng bán dẫn: Ống MOS công suất cao chất lượng cao được sử dụng , hỗ trợ đầu ra dòng điện tối đa là 5A và có thể điều khiển trực tiếp các tải DC như van điện từ, van thủy lực và van gas. |
|
đầu ra đầu vào |
Đầu vào X0 - X17 (tổng cộng 16 in ) Đầu ra 16 out | |
|
kích thước |

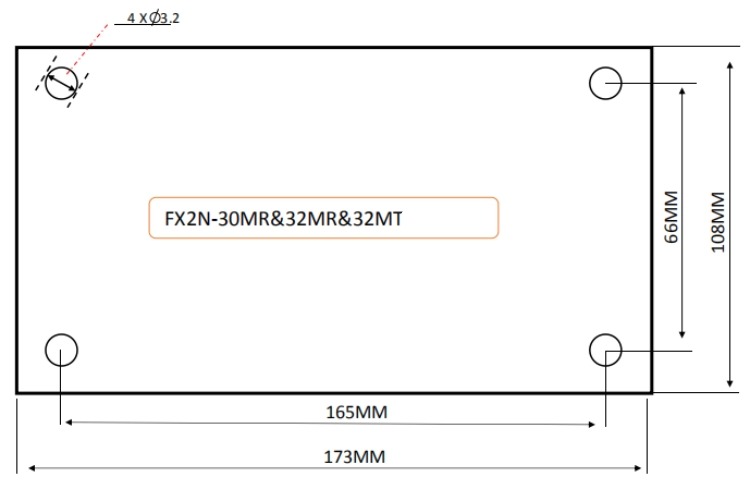

Chiều dài * Chiều rộng * Chiều cao: 173 * 108 * 18mm, 8 vít M3 và 4 trụ được cung cấp miễn phí cùng với bảng. | |
|
các bước chương trình |
4000 bước ( nhắc nhở: tốc độ truyền tải xuống của bảng điều khiển công nghiệp của chúng tôi là 9600 hoặc 9,6Kbps ) | |
|
Nguồn cấp |
Nguồn điện áp rộng: DC12 - 30V ( Lưu ý : PLC có thể không hoạt động bình thường nếu thấp hơn 11,5V và có thể bị hỏng vĩnh viễn nếu cao hơn 30V ). | |
|
phần mềm lập trình |
Phần mềm lập trình sơ đồ bậc thang Mitsubishi Gx Developer hoặc Gx Works2 lập trình, tải xuống, gỡ lỗi, giám sát. Không cần chuyển đổi phần mềm và phương pháp tải xuống cũng giống như phương pháp của PLC gốc . | |
|
tương tự |
Đầu vào tương tự hai chiều ( AD0, AD1 ), dải điện áp là DC 0-10V , địa chỉ tương ứng là D8030, D8031 và giá trị tương ứng là 0-4096 . | |
|
Đầu ra độ rộng xung |
Đầu ra điều chế độ rộng xung PWM tích hợp, do khớp nối quang có độ trễ nên đầu ra này không đi qua khớp nối quang, tần số là 1KHZ , địa chỉ tương ứng là D8033 và phạm vi tương ứng là 0-1000 . Sau RC lọc, nó có thể được sử dụng như một đại lượng tương tự. | |
|
giao diện tải xuống |
Giao diện tải xuống RS232 tiêu chuẩn có thể được sử dụng để tải xuống các chương trình hoặc giao tiếp với nhiều màn hình cảm ứng và màn hình văn bản khác nhau. Có thể sử dụng cáp giao tiếp 9 chân nam-nữ một-một có bán trên thị trường để kết nối (định nghĩa chân cổng lập trình: 2 3 5 tương ứng với TXD RXD GND tương ứng ). | |
|
khác |
Bo mạch điều khiển công nghiệp này hỗ trợ duy trì tắt nguồn và siêu mã hóa (xem hướng dẫn sử dụng để biết chi tiết về phương pháp mã hóa) và bo mạch đã được xử lý bằng ba lớp bảo vệ. | |

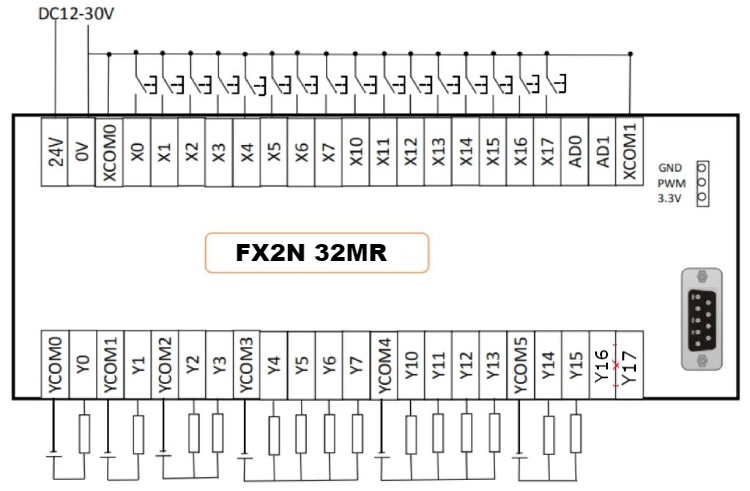

- Hướng dẫn đấu nối và nạp board PLC :
- 32 MR 16 đầu vào (X0 X17) 16 relay đầu ra (Y0-Y17)
- CPU: nhập khẩu 32 bit CPU chip
- Cáp kết nối máy tính: USB to COM (RS232 baud 9600)
- Nguồn sử dụng: 12-30VDC
- Model: Fx2n 32MR
- Phần mềm lập trình: GX develope, Gx works
M8000 (tiếp điểm giám sát hoạt động), M8001 (tiếp điểm bộ đếm giám sát hoạt động).
M8002 (tiếp điểm khởi tạo xung bộ đếm), M8003 (tiếp điểm khởi tạo bộ đếm xung).
M8004 (tiếp điểm chỉ báo lỗi).
M8011 (xung đồng hồ 10 mili giây), M8012 (xung đồng hồ 100ms )
M8013 (xung đồng hồ 1 giây), M8014 (xung đồng hồ 1 phút).
M8020 (cờ không), M8021 (cờ mượn), M8022 (cờ mang).
M8029 (cờ kết thúc thực thi lệnh).
M8033 (tiếp điểm giữ bộ nhớ).
M8034 (tiếp điểm ngõ ra cấm)
Tham khảo thêm dòng FX1N.
Sản phẩm này hiện hỗ trợ bộ lệnh
Lệnh cơ bản: LD, LDI, AND, ANI, OR, ORI, OUT, (OUTT, OUTC), SET, RST, ANB, ORB, MPS, MRD,
MPP, INV, LDP, LDF, ANDP, ANDF, ORP, ORF ,RET,OUTM,SETM,RSTM,OUTS,SETS,
RSTS,PLS,PLF,MC,MCR,PI,END.
Hướng dẫn bước: STL: hỗ trợ các nhánh song song 8 chiều và các số trạng thái khác nhau có thể có cuộn dây kép.
Liên hệ so sánh hướng dẫn:
LD>=, LD<=, LD>, LD<, LD<>, LD=, AND>=, AND<=, AND>, AND<, AND<>, AND=, OR>=, OR<=, OR>, OR<, OR<>, OR=. Lệnh
truyền và so sánh: MOV, CML, XCH, BCD, BIN, CMP, ZCP, FMOV.SMOV.BMOV.
Bốn lệnh số học: ADD, SUB, MUL, DIV, INC, DEC, WAND, WOR, WXOR, NEG.
Hướng dẫn dịch chuyển vòng quay: SFTR, SFTL, SFWR, SFRD.
Hướng dẫn xử lý dữ liệu: ZRST, DECO, ENCO.
Hướng dẫn luồng chương trình: CJ, CALL, SRET, IRET, EI, DI, FEND, WDT, FOR, NEXT.
Hướng dẫn thuận tiện: IST, ABSD, INCD, ALT, RAMP,
hướng dẫn xử lý tốc độ cao:
REF, REFF, MTR, HSCS, HSCR, SPD, PLSY, PWM, PLSR (hai đầu ra xung, cổng Y0, Y1).
Cổng I/O thiết bị ngoại vi: DSW, SEGL, FROM, TO.
Thiết bị ngoại vi Hướng dẫn SER: RS, PRUN, ASCI, HEX, CCD, VRRD, VRSC, PID.
Hướng dẫn định vị: ABS, ZRN, PLSV, DRVI, DRVA.
Đồng hồ hoạt động: TCPP, TZCP, TADD, TSUB, TRD, TWR, HOUR.
* Tài liệu PLC tại đây: link tài liệu PLC
