Bo mạch PLC mini FX2N-10MT hiển thị LED - S2H13

Manualhttps://drive.google.com/open?id=14PNazl3MIWdKLSxKUXjOR3lF_A99C547&usp=drive_fs

Manual updatehttps://drive.google.com/open?id=14WzDDQXFC5RSlZa4GmkknHuuVIpB_peW&usp=drive_fs

https://www.youtube.com/shorts/3DC-Pp41NLw

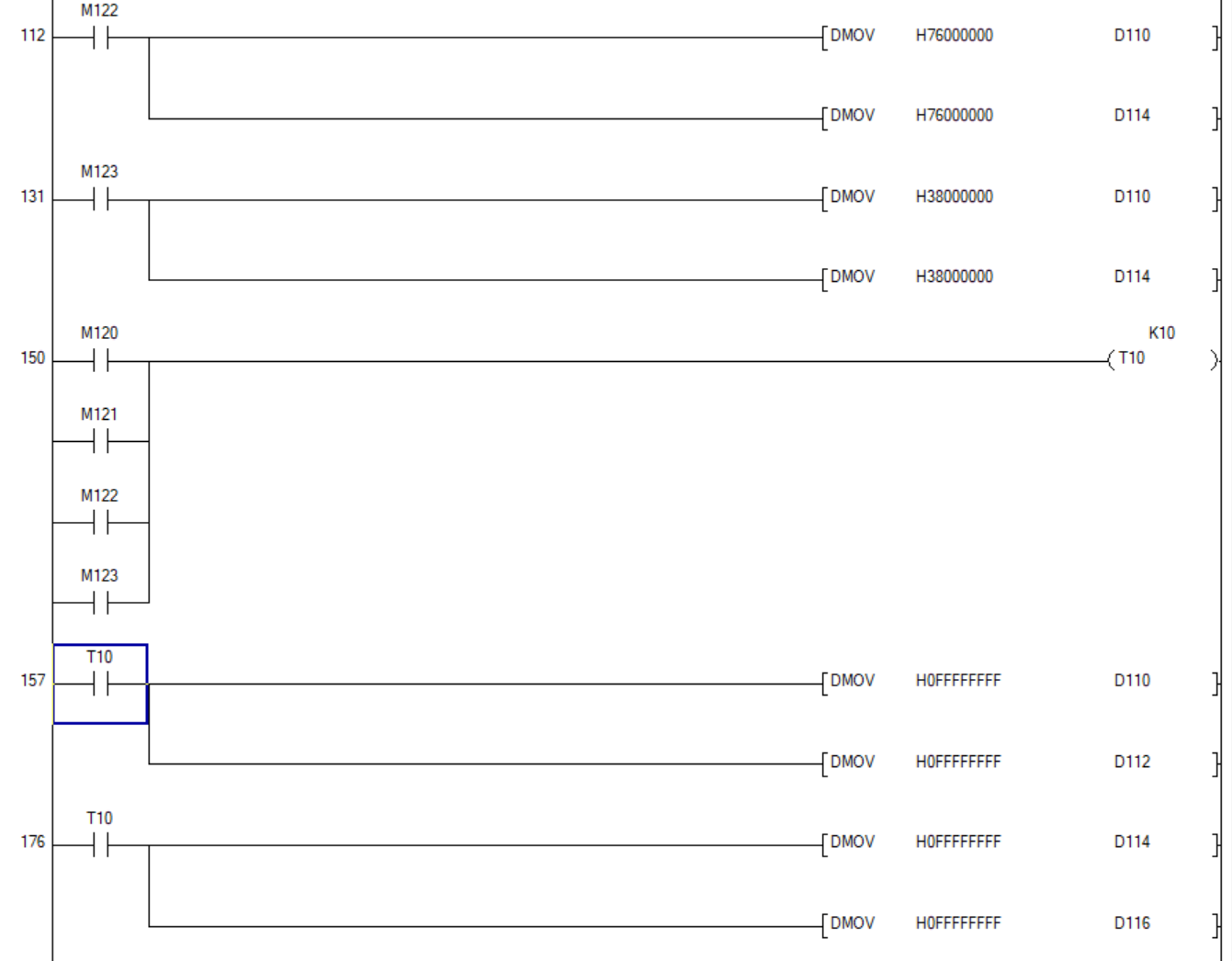

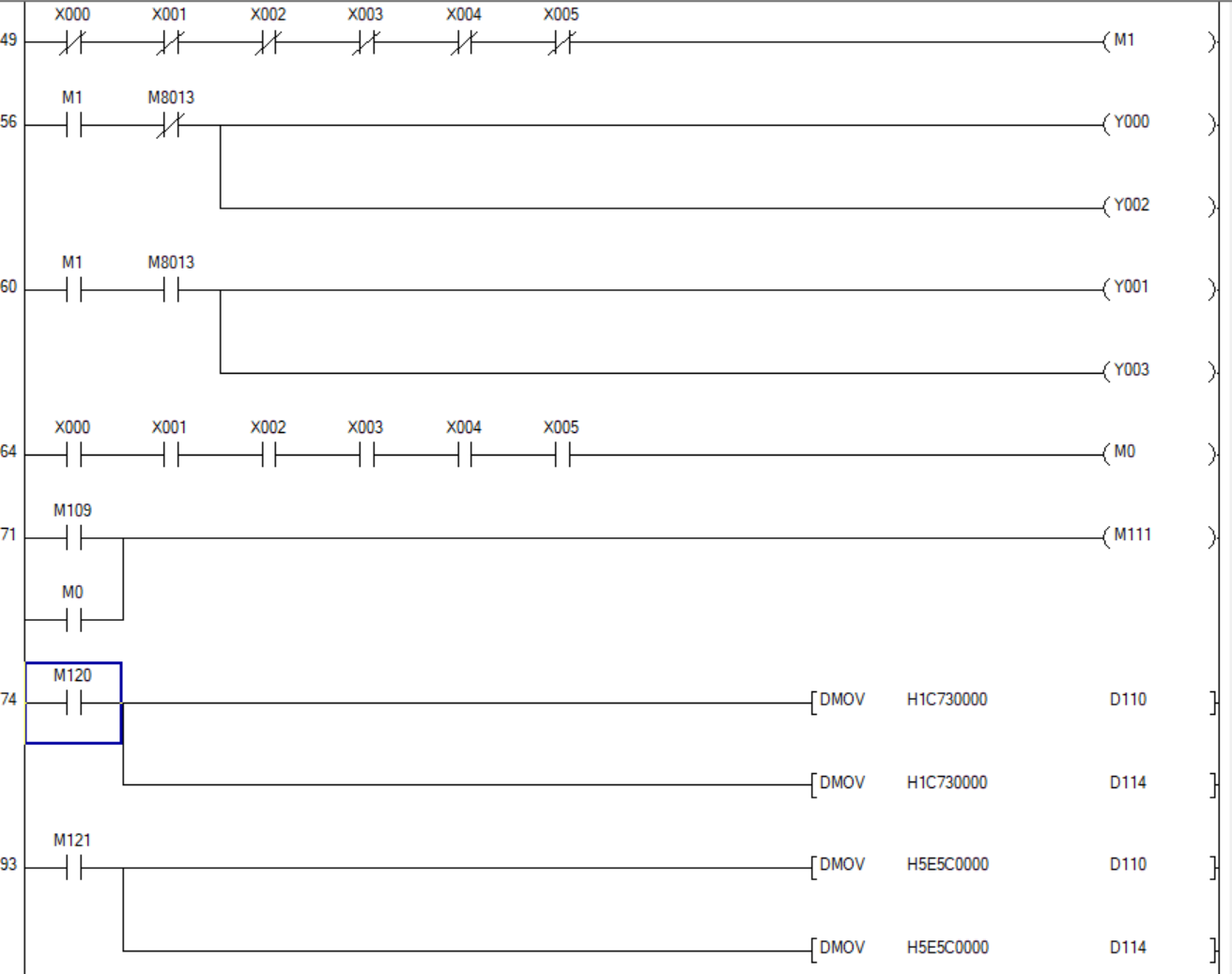

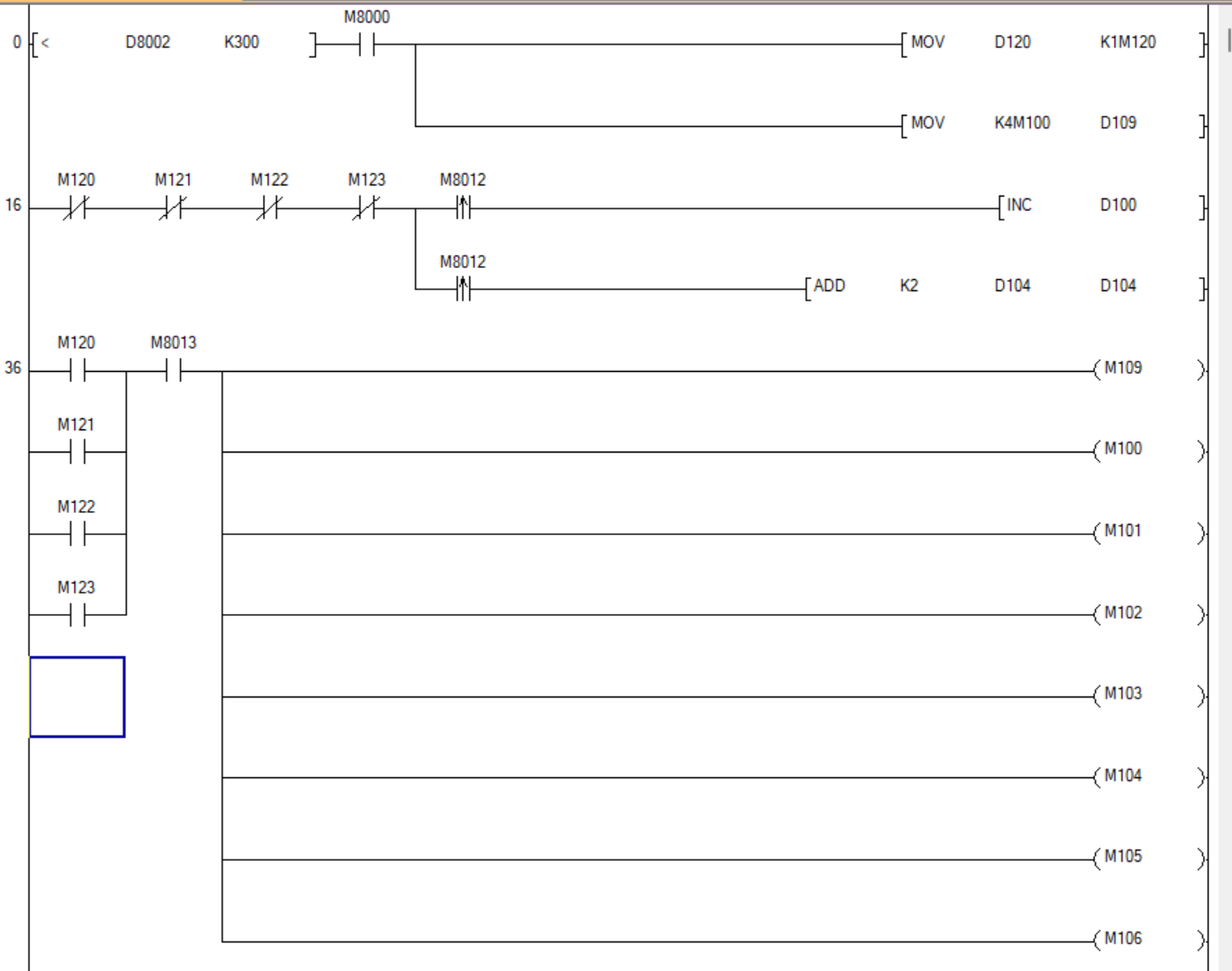

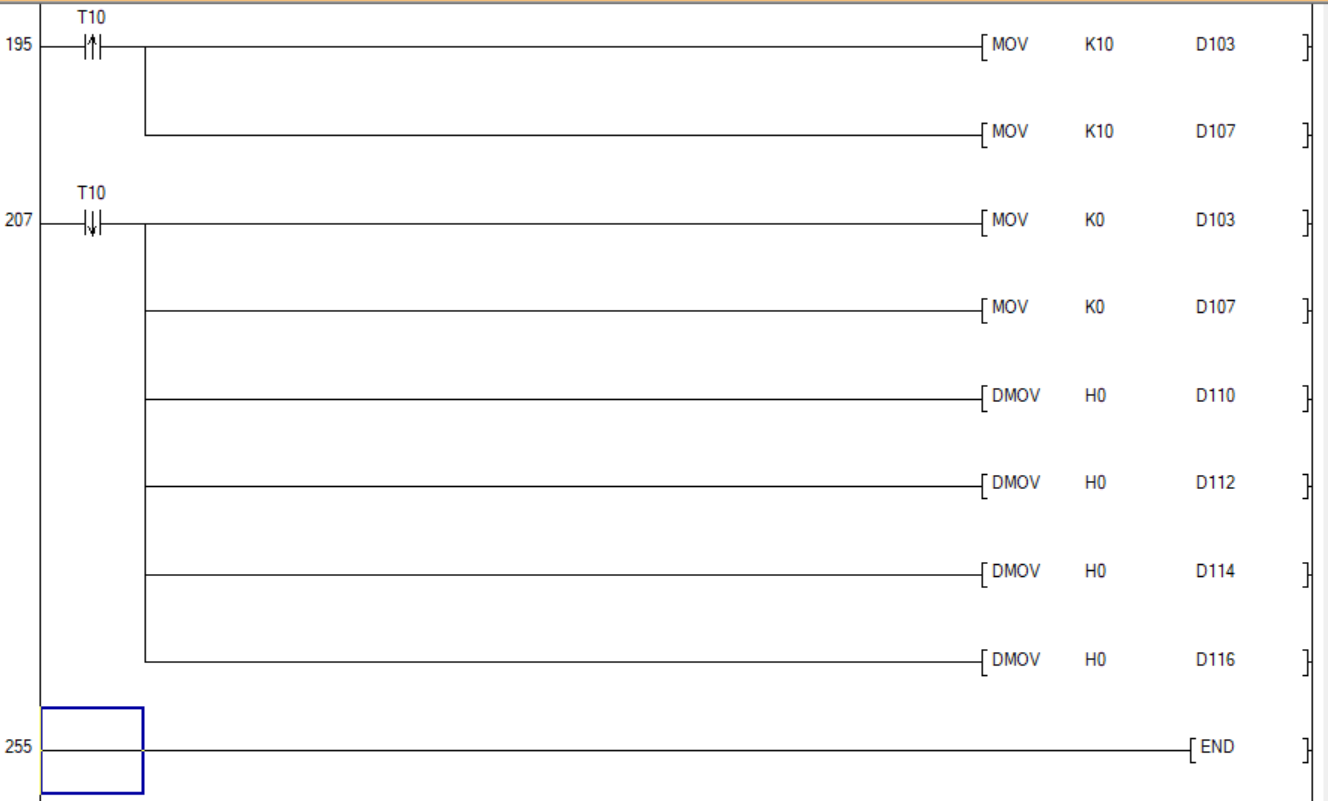

Chương trình mẫu: https://drive.google.com/open?id=19UKwP0Hg6MmwlWQSfNa6_F0uFJ04e2ip&usp=drive_fs

Máy đa năng văn bản 10MT không cần nối dây và có màn hình tích hợp và chức năng PLC trong màn hình.

Cấu hình đầu vào và đầu ra:

1: Điện áp nguồn DC 10-30V

2: 6 vào 4 ra, 8 vào 6 ra, 12 vào 8 điểm ra, AD analog hai 0-10V

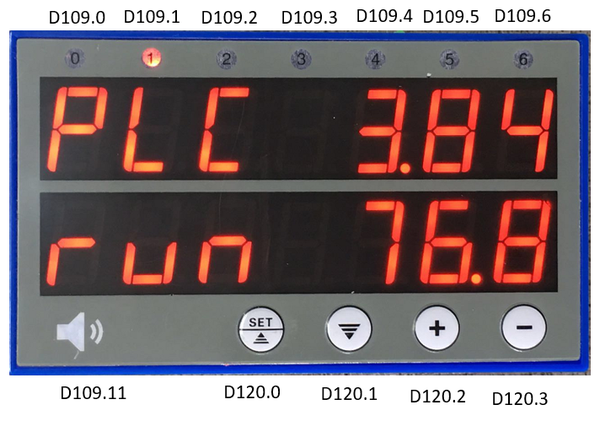

3: Hai hàng ống kỹ thuật số, mỗi hàng 7 ống kỹ thuật số, màu đỏ

4: 4 phím cho đầu vào

5: 6 đèn báo trạng thái

6: Nạp cần sử dụng dây Usb com và đấu chéo rxd txd (rs232).

Tốc độ baud: 9600. Loại PLC: FX2N. Phần mềm: GX develope, Gx works.

Chương trình mẫu có thể đọc từ bo plc.

Các chức năng trên có thể được lập trình và kiểm soát bởi chính bạn

Kích thước: 98mm*58mm

Kích thước khoét khuyên dùng: 95,8mm*55,8mm

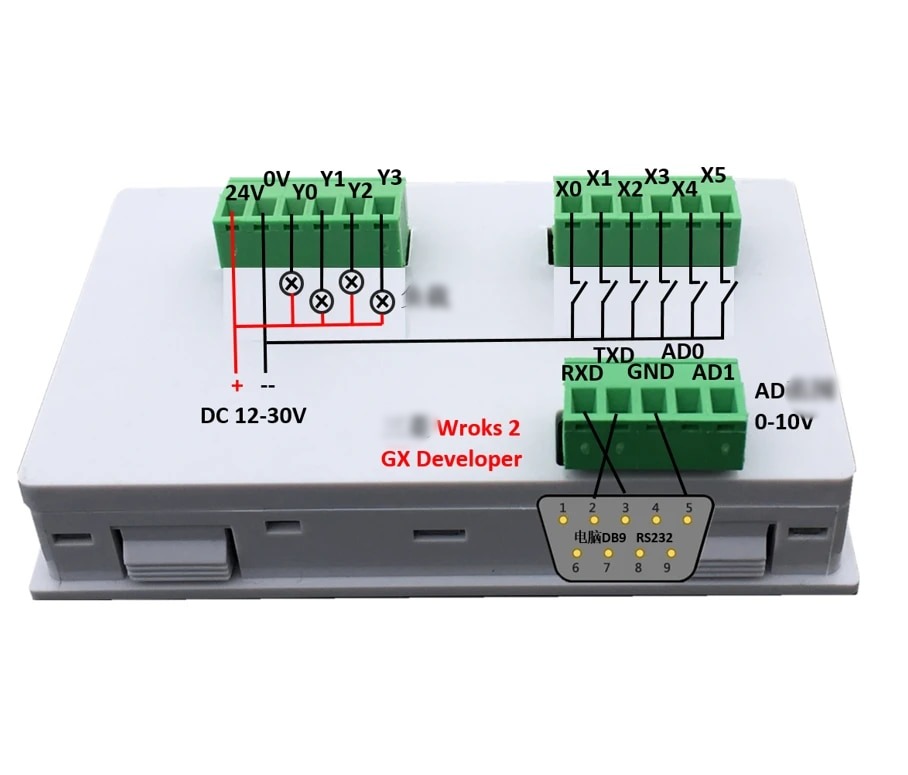

Sơ đồ nối dây máy tất cả trong một bóng bán dẫn:



Tập lệnh:

Basic command:
LD, LDI, AND, ANI, OR, ORI, INV, OUT,
(OUTT,OUTC),SET,RST,ANB,ORB,LDP,LDF,ANDP,ANDF,
(OUTT,OUTC),SET,RST,ANB,ORB,LDP,LDF,ANDP,ANDF,
     ORP,ORF,PLS,PLF,MPS,MRD,MPP,RET,NOP,END.
Step instruction: STL: Supports up to 8 parallel branches, and different state numbers can have double coils.
  Contact comparison instruction:

   LD>=,LD<=,LD>,LD<,LD<>,LD=,AND>=,AND<=,AND>,AND<,
AND<>,AND=,OR>=,OR<=,OR>,OR<,OR<>,OR=.
  Transfer and compare instructions:
     MOV, CML, CMP, ZCP, FMOV.
  Four arithmetic operations instructions:
     ADD,SUB,MUL,DIV,INC,DEC,WAND,WOR,WXOR,NEG.
  Floating-point arithmetic instructions:
     ADD,SUB,MUL,DIV,FLT,DFLT,INT,DINT,DESQR,EDCMP.
  Trigonometric function operation instruction:

 SIN, COS, TAN, SQR, DSQR.
  Rotation instruction:
     ROR, ROL, RCR, RCL.
  Data processing instructions:
     ZRST.
  Program flow instructions:
     CJ (up to 128 addresses), CALL (up to 8 levels of nesting, 128 subroutines
sequence), SRET, FEND, WDT, FOR (maximum 7 levels of nesting), NEXT.
  Handy instructions:
     ALT.
  High-speed processing instructions:
     REF, REFF, PWM (support Y0, Y1 each one, can be used at the same time), PLSY (support Y0, Y1 each
One way), PLSR (support Y0, Y1 each way) pulse frequency 5HZ-20KHZ

Đầu ra điều chế xung PWM
Sóng mang độ rộng xung là 1KHZ,
phạm vi chiều rộng 0-1000

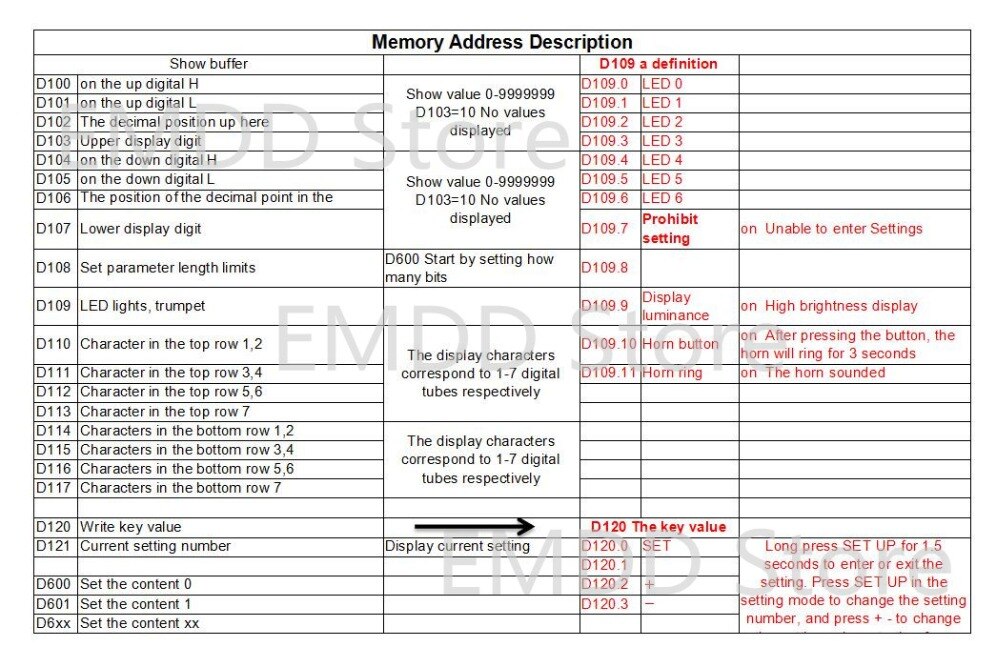

sử dụng địa chỉ D8033,
Trở kháng đầu ra là 330Ω,

AD0 AD1
Dải điện áp đầu vào DC 0-10V Vượt quá có thể làm hỏng vĩnh viễn bộ điều khiển
Địa chỉ tương ứng là D8030 D8031. độ phân giải là 12bit, Giá trị tương ứng 0-4096

https://drive.google.com/file/d/10V9v5Dlu7HvNsDRugDr6JHEPjzJUcmc-/view?usp=sharing

- Video hướng dẫn nạp board plc mini:
