Mã sản phẩm: HH005156
Thương hiệu: LINH KIỆN VIỆT Loại: (Đang cập nhật ...)
► Thông số kỹ thuật :
Manual: https://drive.google.com/open?id=15P6ODFUBBc8LY9Odffo90kU-_ZMwKaMg&usp=drive_fs
Phải đọc khi cài đặt: Tốc độ baud: 38.4Kpb (38400)
| Model | FX3U-48MT-6AD-2DA |
| Kiểu PLC | FX3U-48MT |
| Ngõ vào/ra | 24 vào / 24 ra |
| Ngõ ra | Transistor: 24VDC/5A (Khuyến cáo sử dụng 1A) |
| Ngõ vào analog | 6 ngõ vào analog, độ chính xác 12bit, A0-AD2: 0-10V, A3-AD5: 0-20mA; Đọc cấu trúc lệnh RD3A. |
| Ngõ ra analog | 2 ngõ ra analog, độ chính xác 12bit, ngõ ra vôn: 0-10V, ngõ ra analog với cấu trúc lệnh WR3A |
| Phát xung | 100KHz (khuyến cáo 40KHz) |
| Kích thước (Dài*Rộng*Cao) | 191mmx120mmx43mm nặng 480g |
| Nguồn cấp | 24VDC – 1A |
| Ngõ vào | 0VDC-NPN |
| Bộ đếm tốc độ cao | Bộ đếm 6 kênh mặc định 8k (Đếm 1 chiều hoặc 2 chiều). |
| Giao tiếp HMI | Có thế kết nối hầu hết các loại HMI RS232 (1 Cổng)/ RS485 (1 Cổng) |
| Phần mềm lập trình | GX Developer – GX-Work 2 |
| Cổng lập trình | DP9/RS232 tốc độ 38.4kbs |
| Số lượng bước lập trình | 8000 bước |
| Khả năng bảo vệ | Chống ăn mòn – chống ẩm – chống tĩnh điện |
| Thời gian thực RTC | có hỗ trợ RTC ( pin CR1220) |
- Hướng dẫn đấu nối và nạp board PLC :
- Tốc độ baud : 38400
- Đầu vào input: 24
- Đầu ra output: 24
- Bộ chuyển đổi: 3AD 0-10V ; 3AD 4-20mA ; 2DA 0-10V
- Phần mềm lập trình Mitsu GX-Developer GX-Works
- Lệnh đọc và ghi analog: RD3A và WD3A tham khảo thêm: download
Sản phẩm này hiện hỗ trợ bộ lệnh
Lệnh cơ bản: LD, LDI, AND, ANI, OR, ORI, OUT, (OUTT, OUTC), SET, RST, ANB, ORB, MPS, MRD,
MPP, INV, LDP, LDF, ANDP, ANDF, ORP, ORF ,RET,OUTM,SETM,RSTM,OUTS,SETS,
RSTS,PLS,PLF,MC,MCR,PI,END.
Hướng dẫn bước: STL: Hỗ trợ các nhánh song song 8 chiều và các số trạng thái khác nhau có thể có cuộn dây kép.
Liên hệ so sánh hướng dẫn:
LD>=, LD<=, LD>, LD<, LD<>, LD=, AND>=, AND<=, AND>, AND<, AND<>, AND=, OR>=, OR<=, OR>, OR<, OR<>, OR=.
Lệnh truyền và so sánh: MOV, CML, XCH, BCD, BIN, CMP, ZCP, FMOV.SMOV.BMOV.
Bốn lệnh số học: ADD, SUB, MUL, DIV, INC, DEC, WAND, WOR, WXOR, NEG.
Hướng dẫn dịch chuyển vòng quay: SFTR, SFTL, SFWR, SFRD.
Hướng dẫn xử lý dữ liệu: ZRST, DECO, ENCO.
Hướng dẫn luồng chương trình: CJ, CALL, SRET, IRET, EI, DI, FEND, WDT, FOR, NEXT.
Hướng dẫn thuận tiện: IST, ABSD, INCD, ALT, RAMP,
hướng dẫn xử lý tốc độ cao:
REF, REFF, MTR, HSCS, HSCR, SPD, PLSY, PWM, PLSR thiết bị ngoại vi Cổng I/O: DSW, SEGL, FROM, TO.
Hướng dẫn SER ngoại vi: RS, PRUN, ASCI, HEX, CCD, VRRD, VRSC, PID.
Hướng dẫn định vị: ABS, ZRN, PLSV, DRVI, DRVA.
Đồng hồ hoạt động: TCPP, TZCP, TADD, TSUB, TRD, TWR, HOUR.
KẾT NỐI FX3U VỚI HMI (DELTA,...)

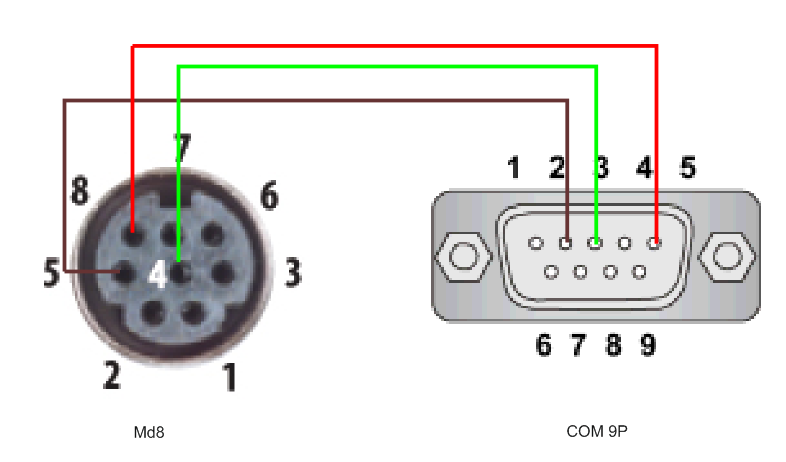

► Sơ đồ đấu dây nạp PLC nếu đầu nạp là jack Tròn.
